Samsung HW-J8501 [18/99] Подключение к телевизору
![Samsung HW-J8501 [18/99] Подключение к телевизору](/views2/1155770/page18/bg12.png)
18
ПОДКЛЮЧЕНИЯ

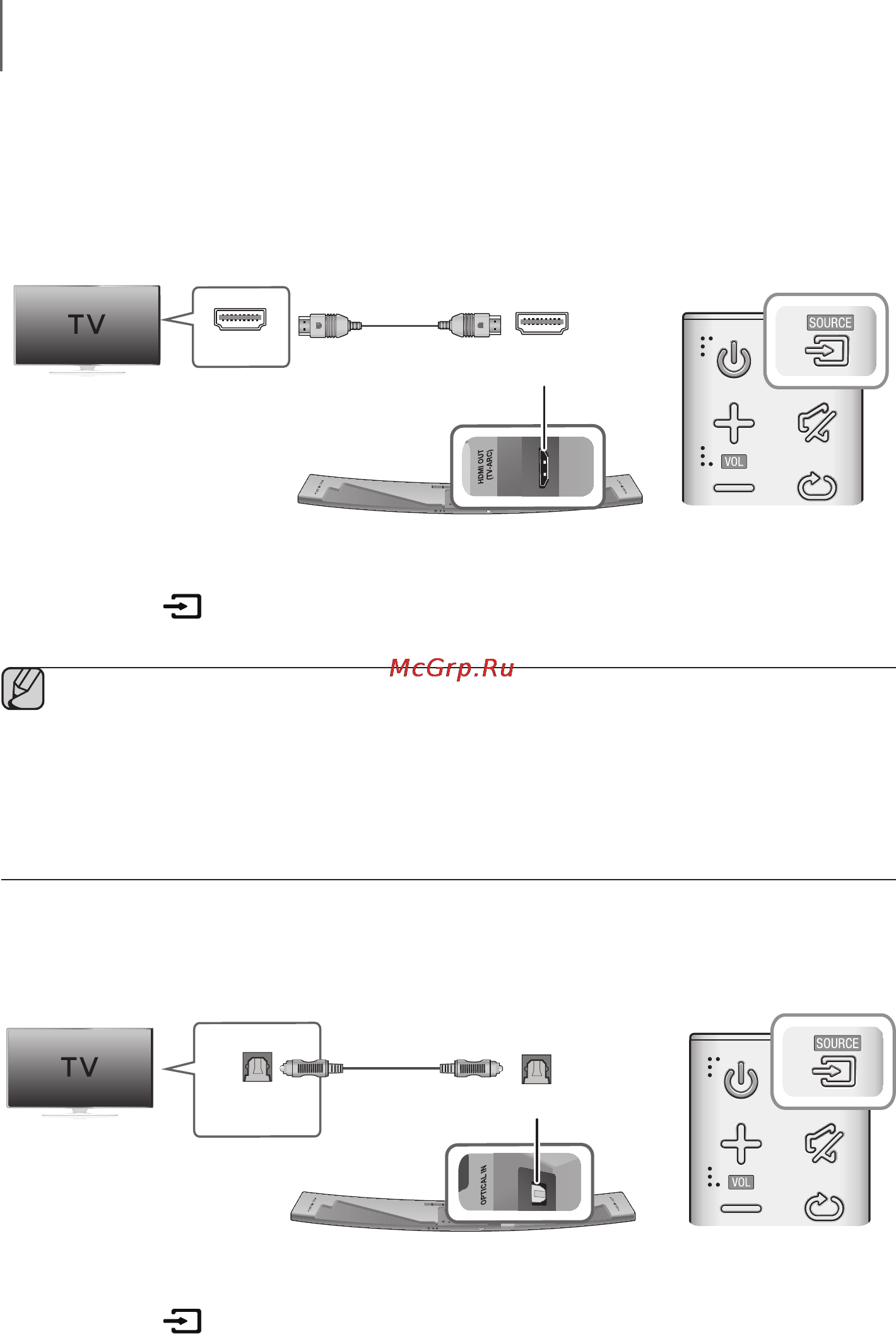

ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ
ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К ТВ С ПОМОЩЬЮ КАБЕЛЯ
HDMI (ЦИФРОВОГО)
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
DC 24V
HDMI IN
HDMI OUT
(TV-ARC)
Кабель HDMI
1. Подключите кабель HDMI в гнездо HDMI OUT (TV-ARC) на задней панели устройства и гнездо HDMI IN на
телевизоре.
2. Нажмите кнопку
(Источник) на верхней панели основного устройства или кнопку SOURCE на пульте
дистанционного управления, чтобы выбрать режим D.IN.
● HDMI – это интерфейс, обеспечивающий цифровую передачу видео- и аудиоданных через один
разъем.
● Если телевизор оснащен портом ARC, подсоедините кабель HDMI к порту HDMI IN (ARC).
● При возможности рекомендуется использовать кабель HDMI без сердечника. Если это невозможно,
выберите кабель HDMI с диаметром не более 14 мм.
● Необходимо включить функцию Anynet+.
● Данная функция недоступна, если кабель HDMI не поддерживает ARC.
ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К ТВ С ПОМОЩЬЮ
ОПТИЧЕСКОГО (ЦИФРОВОГО) КАБЕЛЯ
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
DC 24V
OPTICAL IN
OPTICAL OUT
Оптический Кабель
(не входит в комплект)
1. Подключите разъем OPTICAL IN (аудио) на системе Soundbar к разъему OPTICAL OUT на телевизоре.
2. Нажмите кнопку (Источник) на верхней панели основного устройства или кнопку SOURCE на пульте
дистанционного управления, чтобы выбрать режим D.IN.
HW-J8500_J8501_RUS_0225.indd 18HW-J8500_J8501_RUS_0225.indd 18 2015-02-25 5:20:572015-02-25 5:20:57
