21
RUS
ПОДКЛЮЧЕНИЯ
ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К
ВНЕШНЕМУ УСТРОЙСТВУ

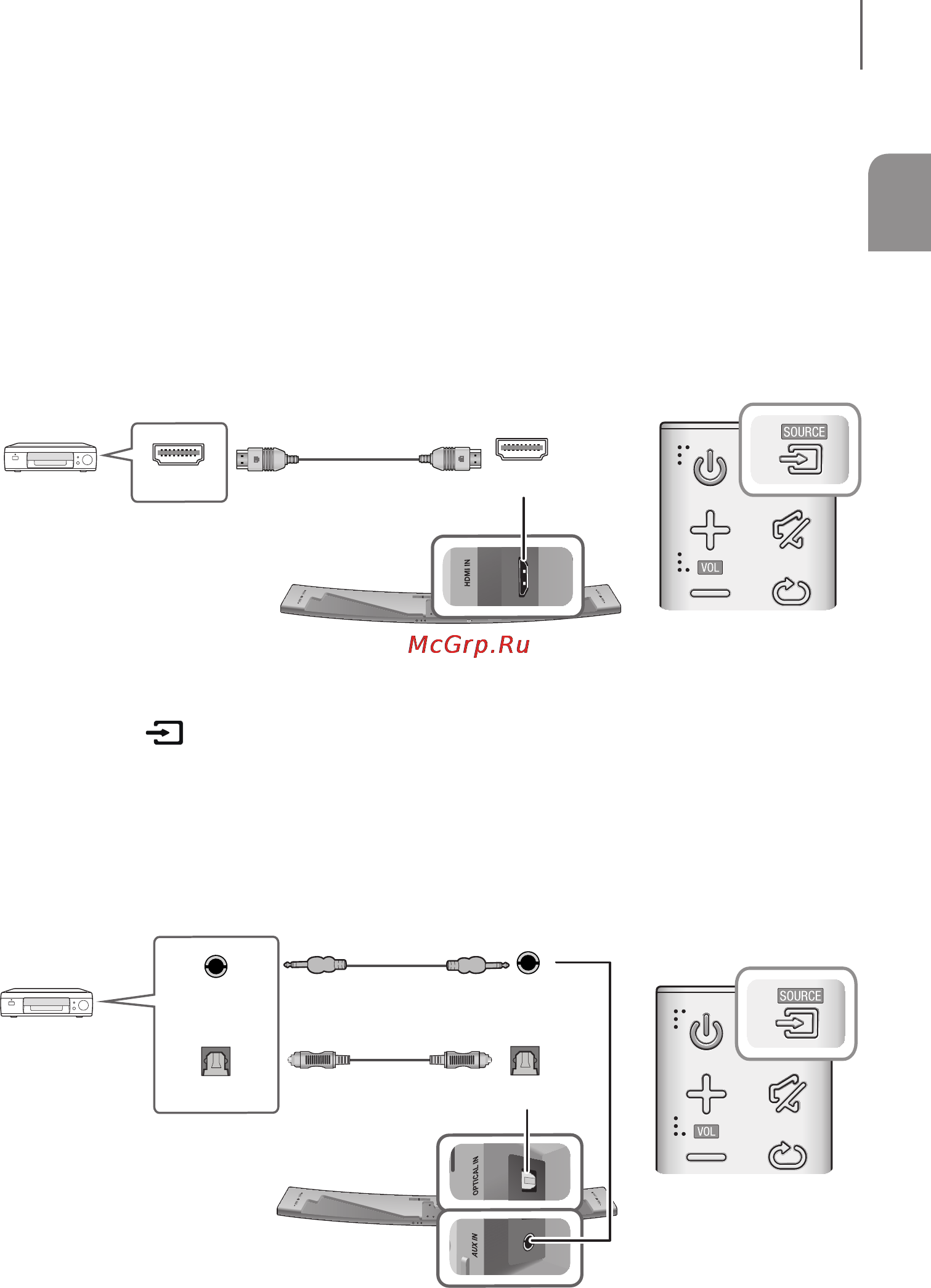

КАБЕЛЬ HDMI
HDMI является стандартным цифровым интерфейсом для подключения таких устройств, как телевизор,
проектор, проигрыватель DVD и Blu-ray, телеприставка и другие.
По интерфейсу HDMI передается цифровой сигнал высокого качества, что обеспечивает высокое качество
видео и звука, соответствующее качеству исходного цифрового сигнала.
Цифровые
Устройства
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
DC 24V
HDMI OUT HDMI IN
Кабель HDMI
1. Подключите кабель HDMI в гнездо HDMI IN на задней панели устройства и гнездо HDMI OUT цифрового
устройства.
2. Нажмите кнопку
(Источник) на верхней панели основного устройства или кнопку SOURCE на пульте
дистанционного управления, чтобы выбрать режим HDMI.
ОПТИЧЕСКИЙ КАБЕЛЬ ИЛИ КАБЕЛЬ AUX
Данное устройство оснащено одним оптическим цифровым входным разъемом и одним аналоговым
входным аудиоразъемом для подключения к внешнему устройству.
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
DC 24V
OPTICAL IN
AUX IN
OPTICAL OUT
AUX OUT
Проигрыватель
дисков BD/ DVD/
Приставка/
Игровая консоль
Оптический Кабель
(не входит в комплект)
Аудио Кабель
(не входит в комплект)
HW-J8500_J8501_RUS_0225.indd 21HW-J8500_J8501_RUS_0225.indd 21 2015-02-25 5:20:592015-02-25 5:20:59
