Samsung HW-J8501 [79/99] Установлення soundbar на стійку телевізора
![Samsung HW-J8501 [79/99] Установлення soundbar на стійку телевізора](/views2/1155770/page79/bg4f.png)
13
UKR
УСТАНОВЛЕННЯ
Основа звукової панелі
Основа телевізора з прикріпленим
Кріплення на телевізор

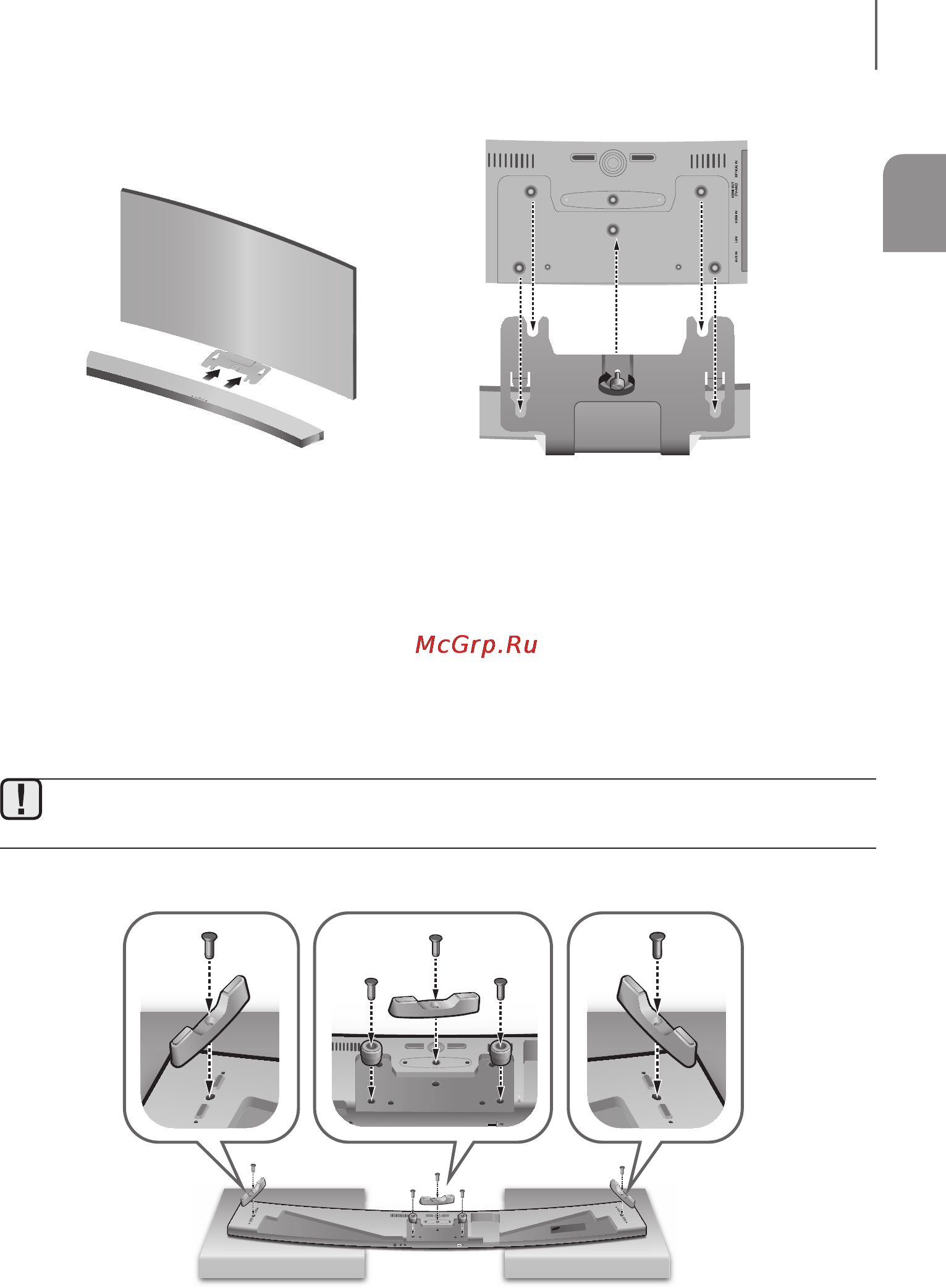

7. Посуньте пристрій Soundbar, щоб він увійшов у
Кріплення на телевізор
до упору, як показано на
рисунку.
8. Вставте Фіксатор в отвір на панелі Soundbar, щоб закріпити її на
Кріплення на телевізор
.
УСТАНОВЛЕННЯ SOUNDBAR НА СТІЙКУ ТЕЛЕВІЗОРА
Якщо модель вашого телевізора сумісна з пристроєм Soundbar, останній можна встановити на стійку для
телевізора.
● Якщо до звукової панелі не прикріплено
Ніжка/Тримач
, виконайте наведені нижче кроки 1–3,
інакше – крок 4.
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
DC 24V
AUX IN
LAN HDMI IN
OPTICAL IN
HDMI OUT
(TV-ARC)
5V 0.5A
SPK ADDWi-Fi SETUP
2 3
1
1. Розмістіть звукову панель як показано на малюнку: кнопки не мають торкатися поверхні опори.
2. Прикріпіть три Ніжка (3 шт.) і три Гвинт 2 (3 шт.) до звукової панелі Soundbar , як показано на малюнку.
3. Так само прикріпіть до звукової панелі два Тримач (2 шт.) і вкрутіть два Гвинт 2 (2 шт.).
HW-J8500_J8501_UKR_0225.indd 13HW-J8500_J8501_UKR_0225.indd 13 2015-02-25 5:16:062015-02-25 5:16:06
