2022.3-0000010В РЭ
194

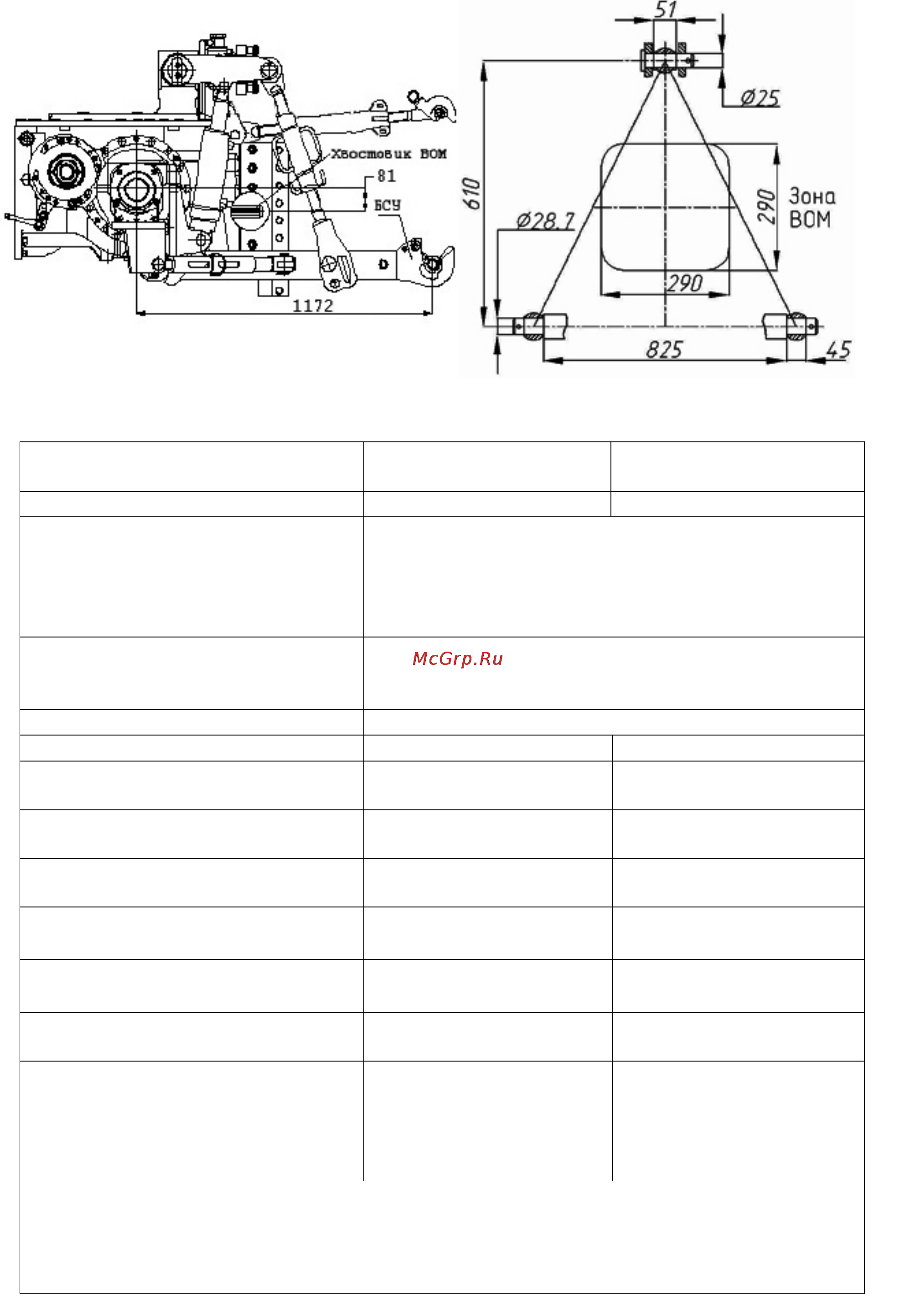

Рисунок 5.3.2 – Схема заднего навесного устройства исполнения НУ-2
Таблица 5.1 – Основные параметры и присоединительные размеры ЗНУ
НУ-3
2)
НУ-2 Типоразмер (исполнение)
устройства
(рисунок 5.3.1) (рисунок 5.3.2)
1 Категория (по ИСО 730-1) Категория 3 Категория 2
2 Особенности конструкции Состоит из трех тяг (одной верхней и двух
нижних), шарнирно-соединенных с трактором;
свободные концы тяг с шарнирами соединя-
ются при агрегатировании с присоединитель-
ными элементами машины
3 Назначение Для подсоединения (навешивания) и агрега-
тирование сельскохозяйственных навесных,
полунавесных машин
4 Нижние тяги Цельные с БСУ и сменными шарнирами
5 Длина нижних тяг, мм 1060 1060
6 Ширина шарниров верхней
(нижней) тяги, мм
51 (45) 51 (45)
7 Диаметр пальца заднего
шарнира верхней тяги, мм
32 25
8 Диаметр отверстия задних
шарниров нижних тяг, мм
37 28,7
9 Расстояние от торца хвосто-
вика ВОМ до оси подвеса, мм
660 672
10 Высота стойки
1)
, мм 685 610
11 Длина оси подвеса по за-
плечикам
1)
, мм
965 825
12 Грузоподъемность устройства,
кН
3)
:
а) на оси подвеса;
б) на вылете 610 мм от оси под-
веса
65
45
65
45
____________________________________________________________________________________________________
1)
Размер относится к агрегатируемой машине.
2)
Рекомендуемый тип для основного применения.
3)
Не допускается нагружать ЗНУ нагрузками, превышающими нормы на-
грузок на шины, указанные в таблице 4.1.
