2022.3-0000010В РЭ
195
5.3.3 Переднее навесное трехточечное устройство
По заказу на тракторы «БЕЛАРУС-2022.3/2022В.3» может быть установлено ПНУ.
Переднее навесное устройство с размерами, соответствующими типоразмеру
НУ-2, аналогично по основным параметрам заднему навесному устройству. ПНУ пред-
назначено для следующих целей:
- формирования комбинированных агрегатов (впереди – культиватор, сзади – сеялка и т.д.);
- формирования эшелонированных навесок (фронтальная и боковая косилки и др.);
- транспортирования отдельных машин из состава
комбинированных агрегатов
заднего расположения при дальних переездах;
- для навешивания переднего навесного балласта.
Переднее навесное устройство трактора используется с почвообрабатывающими
машинами только в толкающем режиме – использование ПНУ с почвообрабатывающи-
ми машинами на реверсе не предусмотрено.
ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ПНУ ДЛЯ РАБОТЫ С БУЛЬДОЗЕРНЫМИ ОТВА-
ЛАМИ, А ТАКЖЕ ДЛЯ ВЫВЕШИВАНИЯ ПЕРЕДНЕЙ ЧАСТИ ТРАКТОРА.
Примечание – Правила присоединения сельхозмашин к ПНУ, правила перевода
ПНУ из рабочего положения в транспортное, а также общие сведения об устройстве
ПНУ приведены в подразделе 3.19 «Переднее навесное устройство».

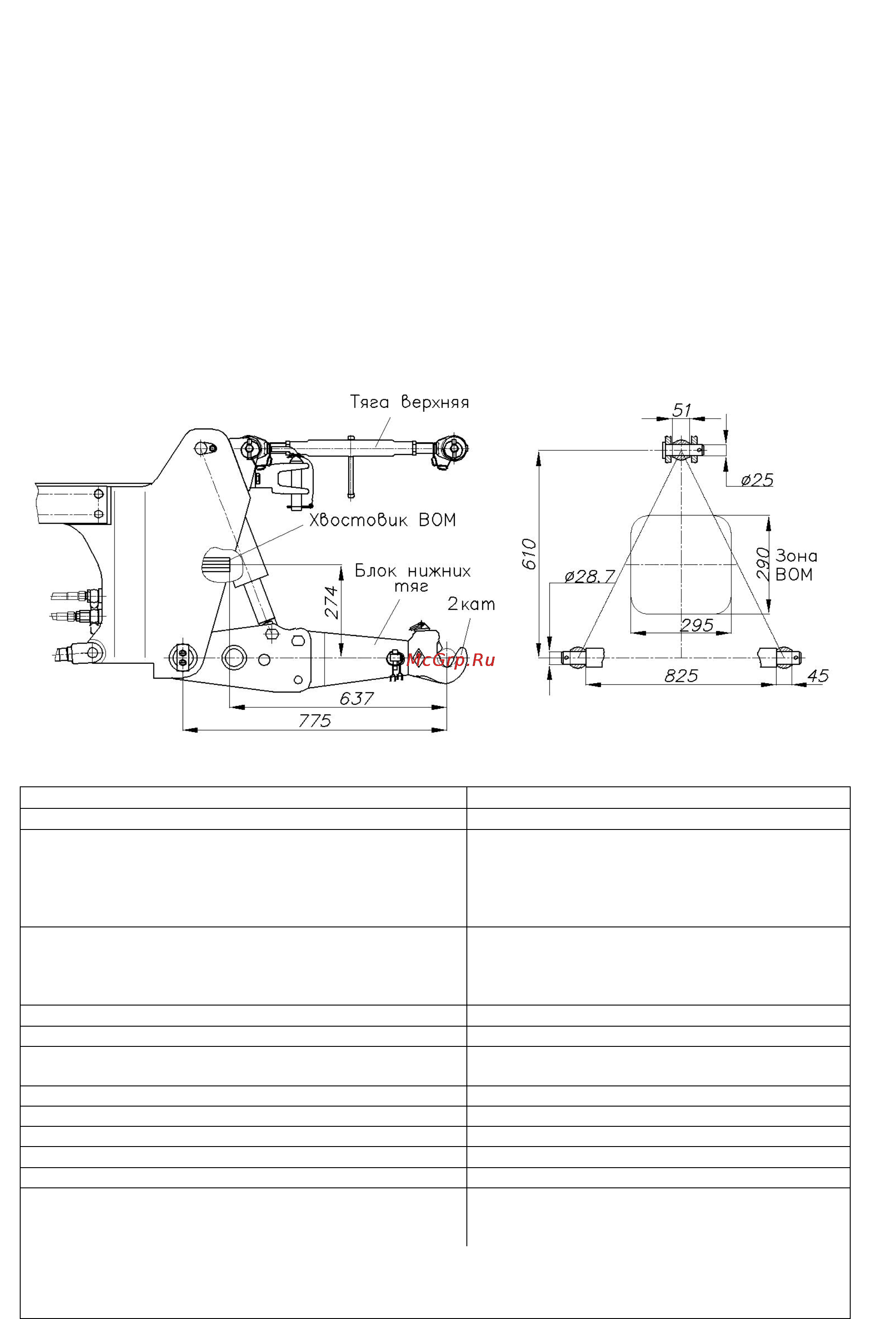

Рисунок 5.3.3 – Схема переднего навесного устройства
Таблица 5.2 – Основные параметры и присоединительные размеры ПНУ
Типоразмер (исполнение) устройства НУ-2
1 Категория (по ИСО 730-1) Категория 2
2 Особенности конструкции
Состоит из верхней тяги и блока ниж-
них тяг). Свободные концы тяг шар-
нирно соединяются при агрегатирова-
нии с присоединительными элемента-
ми сельхозмашины
3 Назначение
Для подсоединения (навешивания) и
агрегатирование сельскохозяйственных
навесных и полунавесных машин,
а
также быстросъемных навесных грузов
4 Нижние тяги Цельные с БСУ и сменными шарнирами
5 Длина нижних тяг, мм 775
6 Ширина свободных передних шарниров для
верхней (нижней) тяги, мм:
51 (45)
7 Диаметр пальца шарнира верхней тяги, мм 25
8 Диаметр отверстия шарнира нижних тяг, мм 28,7
9 Расстояние от торца ВОМ до оси подвеса, мм 637
10 Высота стойки
1)
, мм 610
11 Длина оси подвеса по заплечикам
1)
, мм 825
12 Грузоподъемность устройства, кН
2)
:
а) на оси подвеса;
б) на вылете 610 мм от оси подвеса
48
30
__________________________________________________________________________________________________
1)
Размер относится к агрегатируемой машине.
2)
Не допускается нагружать ПНУ нагрузками, превышающими нормы нагрузок на
шины, указанные в таблице 4.1
