2022.3-0000010В РЭ
273
Для замены тормозной жидкости в гидросистеме управления тормозами трак-
торов «БЕЛАРУС-1822.3В/2022В.3» выполните следующее:
1. Слейте тормозную жидкость из гидросистемы, для чего:
- отверните крышки бачков 3, 4 (рисунок 3.8.5) главных тормозных цилиндров 1, 2
и снимите защитный чехол 2 (рисунок 3.8.8) главного тормозного цилиндра реверса 3;
- снимите защитные колпачки со штуцеров правого и левого рабочих тормоз-
ных цилиндров 16 и 18 (рисунок 3.8.6);
- поочерёдно (начиная с левого) или одновременно наденьте на оба штуцера
шланги, опустив их свободные концы в пустые сосуды;
- отверните оба штуцера на 1/2 оборота;
- нажимайте одновременно на педали 5 и 6 (рисунок 3.8.5) до тех пор, пока
жидкость не будет полностью удалена из гидравлической системы;
- нажимайте на педаль реверса 1 (рисунок 3.8.8) главного тормозного цилинд-
ра реверса 3 тормозов до полного удаления тормозной жидкости из системы;
- заверните штуцера правого и левого рабочих тормозных цилиндров, снимите
шланги, наденьте обратно защитные колпачки.
2. Заполните бачки 3, 4 (рисунок 3.8.5) главных тормозных цилиндров 1 и 2
тормозной жидкостью до меток «Max» на бачках.
3. Заполните компенсационную камеру «Б» главного тормозного цилиндра ре-
верса 3 (рисунок 3.8.8) тормозной жидкостью до уровня 10…15 мм от верхнего края.
4. Прокачайте гидравлические системы управления тормозами на прямом хо-
ду и на реверсивном ходу согласно операции №4 подраздела 3.8.3 «Регулировка
рабочих тормозов «БЕЛАРУС-1822.3/2022.3» и операции №3 подраздела 3.8.5 «Ре-
гулировка рабочих тормозов «БЕЛАРУС-1822В.3/2022В.3» соответственно.
5. Установите на место крышки бачков главных тормозных цилиндров и на-
деньте защитный чехол главного тормозного цилиндра реверса.
6.4.5.9 Операция 66. Смазка втулок оси качания передних тяг ПНУ
Для смазки втулок оси качания передних тяг ПНУ выполнить следующее:
- очистить две масленки 1 (рисунок 6.4.45), расположенные на блоке нижних
тяг ПНУ 2, от загрязнений и засохшей смазки;
- прошприцевать масленки 1 смазкой до появления смазки из зазоров.

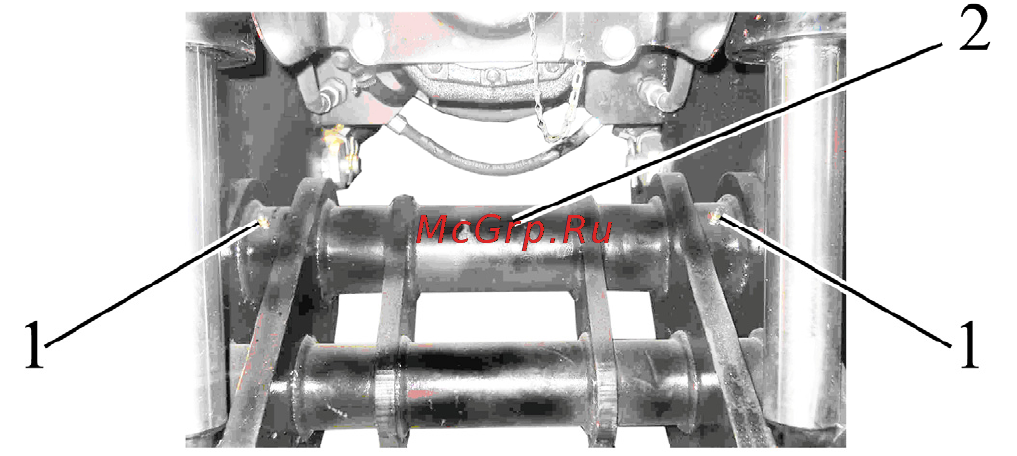

1 – масленка; 2 – ось качания передних тяг ПНУ.
Рисунок 6.4.45 – Смазка втулок поворотного вала ПНУ
6.4.5.10 Операция 67. Замена смазки в шарнирах рулевой тяги
Для замены смазки в шарнирах рулевой тяги необходимо выполнить следующее:
- снять контровочную проволоку 3 (рисунок 6.4.22);
- отвернуть резьбовую пробку 2
- удалить из шарниров 1 находящуюся в них смазку;
- заполните шарниры новой смазкой указанной в таблице 6.4;
- завернуть резьбовую пробку 2 так, чтобы зазор в шарнирном соединении отсутствовал;
- законтрить пробку 2 проволокой 3.
6.4.5.11 Операция 68. Проверка/регулировка регулятора давления пневмосистемы
Выполните проверку и, при необходимости, регулировку регулятора давления
пневмосистемы, как указано в подразделе 3.9.5 «Проверка и регулировка регулятора
давления пневмосистемы».
