Беларус 1822.3 [269/349] 0000010в рэ

2022.3-0000010В РЭ

268

6.4.4.15 Операция 57. Замена сменного фильтрующего элемента ГНС

Первая и вторая замена сменного фильтрующего элемента ГНС выполняется через

500 часов работы трактора. Далее замену требуется производить через каждые 1000 часов

работы, одновременно с заменой масла.

Для замены сменного фильтрующего элемента ГНС выполнить следующее:

- отвернуть болты 2 (рисунок 6.4.40) крепления крышки 4 и снять крышку 4 в сборе

с пробкой 3, клапаном 1 и муфтой свободного слива;

- извлечь фильтрующий элемент 5;

- отсоединить рукав 7;

- очистить внутреннюю полость стакана 6;

- установить новый фильтрующий элемент 5;

- установить на место крышку 4 в сборе, затянуть болты 3;

- проверить уровень масла в баке ГНС, как указано в пункте 6.4.1.4, если необходимо – долить;

- присоединить рукав 7.

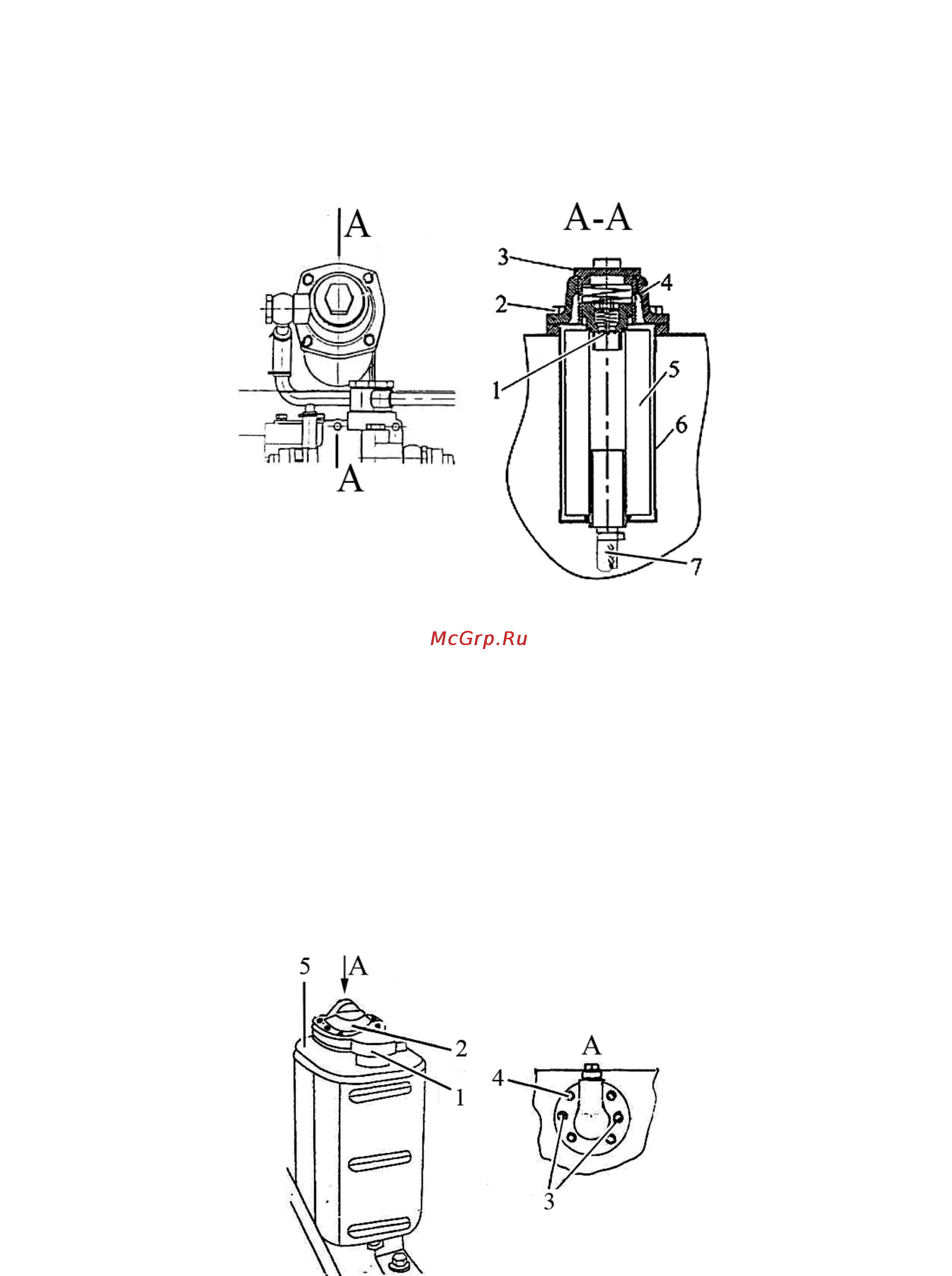

1 – клапан; 2 – болт; 3 – пробка; 4 – крышка; 5 – фильтрующий элемент; 6 – стакан; 7 – рукав.

Рисунок 6.4.40 – Замена сменного фильтрующего элемента ГНС

6.4.4.16 Операция 58. Замена сменного фильтрующего элемента бака ГОРУ

Первая и вторая замена сменного фильтрующего элемента бака ГОРУ выполняется

через 500 часов работы трактора. Далее замену требуется производить через каждые 1000

часов работы, одновременно с заменой масла.

Для замены сменного фильтрующего элемента бака ГОРУ выполнить следующее:

- отвернуть четыре болта 4 (рисунок 6.4.41) и снять крышку 2 с фильтрующим эле-

ментом и стаканом в сборе;

- отвернуть два болта 3 и отсоединить фильтрующий элемент от стакана;

- очистить внутреннюю полость стакана;

- установить новый фильтрующий элемент и собрать крышку с фильтрующим эле-

ментом и стаканом, соединив их болтами 3;

- установить фильтроэлемент в сборе в корпус масляного бака и затянуть болты 4;

- проверить уровень масла и, если необходимо, долейте, сняв пробку 1.

1 – пробка; 2 – крышка; 3,4 – болт; 5 – бак ГОРУ.

Рисунок 6.4.41 – Замена сменного фильтрующего элемента бака ГОРУ
