6.4.2.9 Операция 25. Очистка фильтрующих элементов фильтра системы

вентиляции и отопления кабины

Фильтры системы вентиляции установлены с обеих сторон кабины трактора,

как показано на рисунке 6.4.13. Фильтр состоит из двух фильтрующих элементов.

Для очистки фильтра системы вентиляции и отопления кабины необходимо

выполнить следующее:

- для доступа к фильтру установить подставку, или небольшую лестницу;

- под выступающим краем крыши кабины снять два колпачка 1 (рисунок 6.4.13)

с болтов 2 и два колпачка 3 с болтов 4;

- снять защитную сетку 5, для чего отвернуть два болта 2;

- снять рамку 8 с фильтрующими элементами 7, для чего отвернуть два болта

4 и один болт 6;

- извлечь из рамки 8 фильтрующие элементы 7;

- очистить фильтрующий элемент с помощью сжатого воздуха под давлением

не более 0,1 МПа. Насадку шланга требуется удерживать на расстоянии не ближе

300 мм от фильтрующего элемента, чтобы не повредить его.

- установить фильтрующие элементы 7 в рамку 8, затем смонтировать рамку 8

и защитную сетку 5 на кабину, надеть колпачки 1 и 3 на болты 2 и 4 соответственно;

- выполнить перечисленные операции для фильтра, расположенного на дру-

гой стороне кабины.

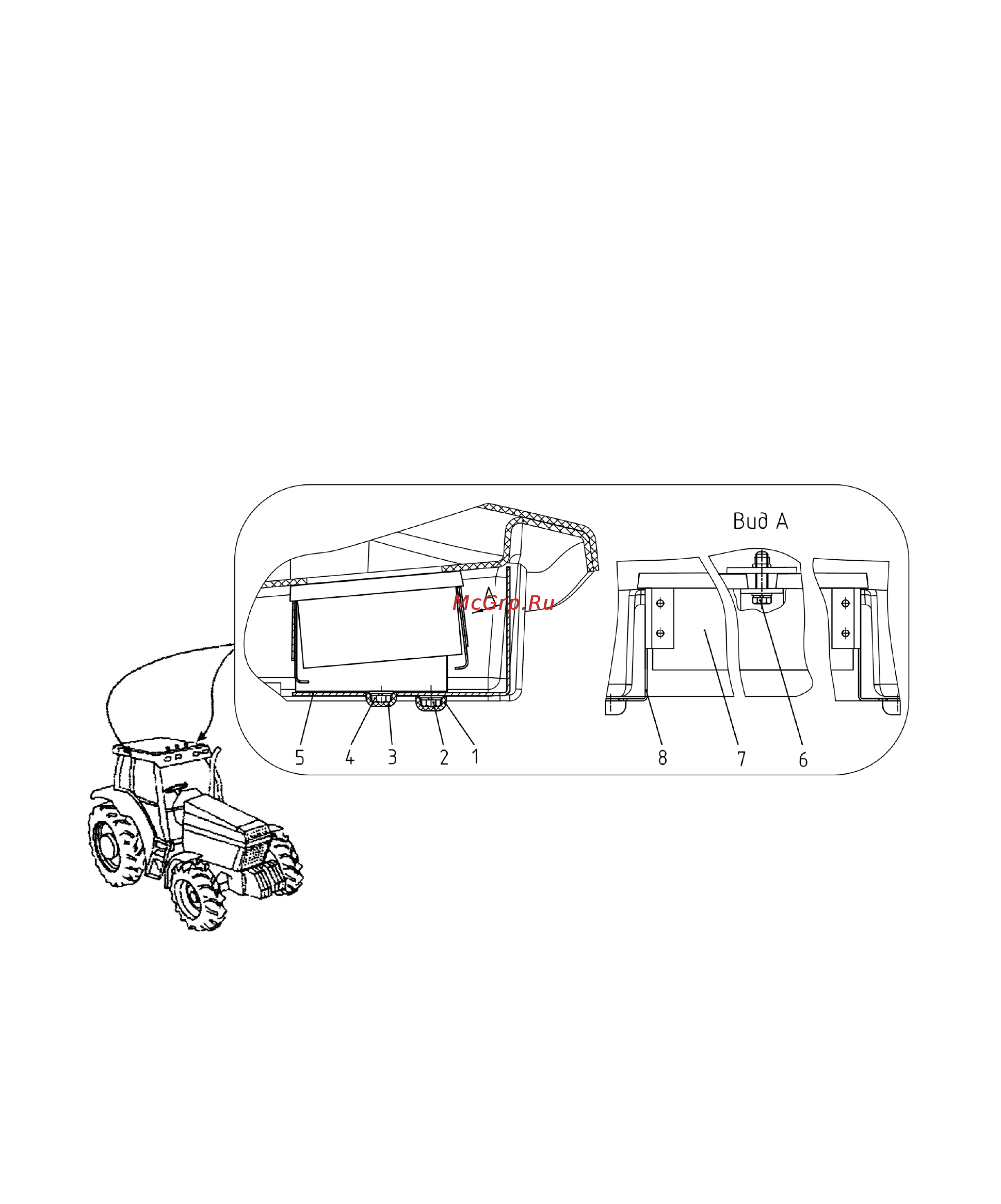

1, 3 – колпачок; 2, 4, 6 – болт; 5 – защитная сетка; 7 – фильтрующий элемент; 8 – рамка.

Рисунок 6.4.13 – Очистка фильтра системы вентиляции и отопления кабины

ВНИМАНИЕ: ПРИ РАБОТЕ ТРАКТОРА В УСЛОВИЯХ БОЛЬШОЙ ЗАПЫЛЕН-

НОСТИ ОЧИСТКУ ФИЛЬТРА ПРОИЗВОДИТЕ ЧЕРЕЗ КАЖДЫЕ 8 – 10 Ч РАБОТЫ, Т.

Е. ЕЖЕСМЕННО!

ВНИМАНИЕ: ПРИ ВЫСОКОЙ ВЛАЖНОСТИ ОКРУЖАЮЩЕЙ СРЕДЫ ПЕРЕД

ОЧИСТКОЙ ФИЛЬТРОВ НЕ ВКЛЮЧАЙТЕ ВЕНТИЛЯТОР, ПОСКОЛЬКУ С ВЛАЖНО-

ГО БУМАЖНОГО ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ПЫЛЬ ТРУДНО УДАЛЯЕТСЯ!

6.4.2.10 Операция 26. Проверка / регулировка натяжения ремня генератора и

ремня привода водяного насоса

Натяжение ремня генератора считается нормальным, если прогиб его на вет-

ви шкив коленчатого вала – шкив генератора находится в пределах от 13 до 18 мм

при нажатии на него с усилием 40±2 Н. Для регулировки натяжения ремня ослабьте

крепление генератора. Поворотом корпуса генератора отрегулируйте натяжение

ремня. Затяните болт крепления планки и гайки болтов крепления генератора.

Прогиб ремня привода водяного насоса должен находиться в пределах от 9

до 18 мм при нажатии на ветвь шкив водяного насоса – шкив коленчатого вала уси-

лием 39,2±2,0 Н.
