2022.3-0000010В РЭ

К рисунку 2.1.1 – Расположение органов управления и приборов трактора:

1 – солнцезащитный козырек; 2 – плафон освещения кабины с выключателем; 3 –

место установки радиоприемника (автомагнитолы); 4 – пульт управления кондиционе-

ром; 5 – блок клавишных переключателей верхнего щитка; 6 – дефлекторы; 7 – рецир-

куляционные заслонки; 8 – дополнительный выключатель заднего стеклоочистителя;

9 – дистанционный выключатель АКБ; 10 – выключатель стартера и приборов; 11 –

многофункциональный подрулевой переключатель левый; 12 – рулевое колесо; 13 –

комбинация приборов; 14 – блок контрольных ламп; 15 – индикатор комбинированный;

16 – пульт управления индикатором комбинированным; 17 – многофункциональный

подрулевой переключатель правый; 18 – выключатель аварийной световой сигнали-

зации; 19 – центральный переключатель света; 20 – выключатель передних рабочих

фар, установленных на поручнях; 21 – рукоятка останова двигателя; 22 – рукоятка

включения привода заднего ВОМ; 23 – рычаг управления стояночным тормозом; 24 –

педаль управления сцеплением; 25 – рукоятка фиксации наклона рулевой колонки; 26

– педаль управления левым тормозом; 27 – педаль управления правым тормозом; 28

– педаль управления подачей топлива; 29 – рычаг переключения диапазонов КП; 30 –

рычаг переключения передач и ступеней редуктора КП; 31 – пульт управления задним

навесным устройством; 32 – панель управления БД заднего моста и привода ПВМ; 33

– рукоятки управления распределителем гидронавесной системы; 34 – рычаг управ-

ления задним ВОМ; 35 – рукоятка управления подачей топлива.

Примечания – рециркуляционные заслонки устанавливаются на тракторы

«БЕЛАРУС - 1822.3/1822В.3/2022.3/2022В.3» по заказу. При установке по заказу

ПВОМ поз. 32 – панель управления БД заднего моста, привода ПВМ и ПВОМ.

2.2 Выключатели и переключатели щитка приборов

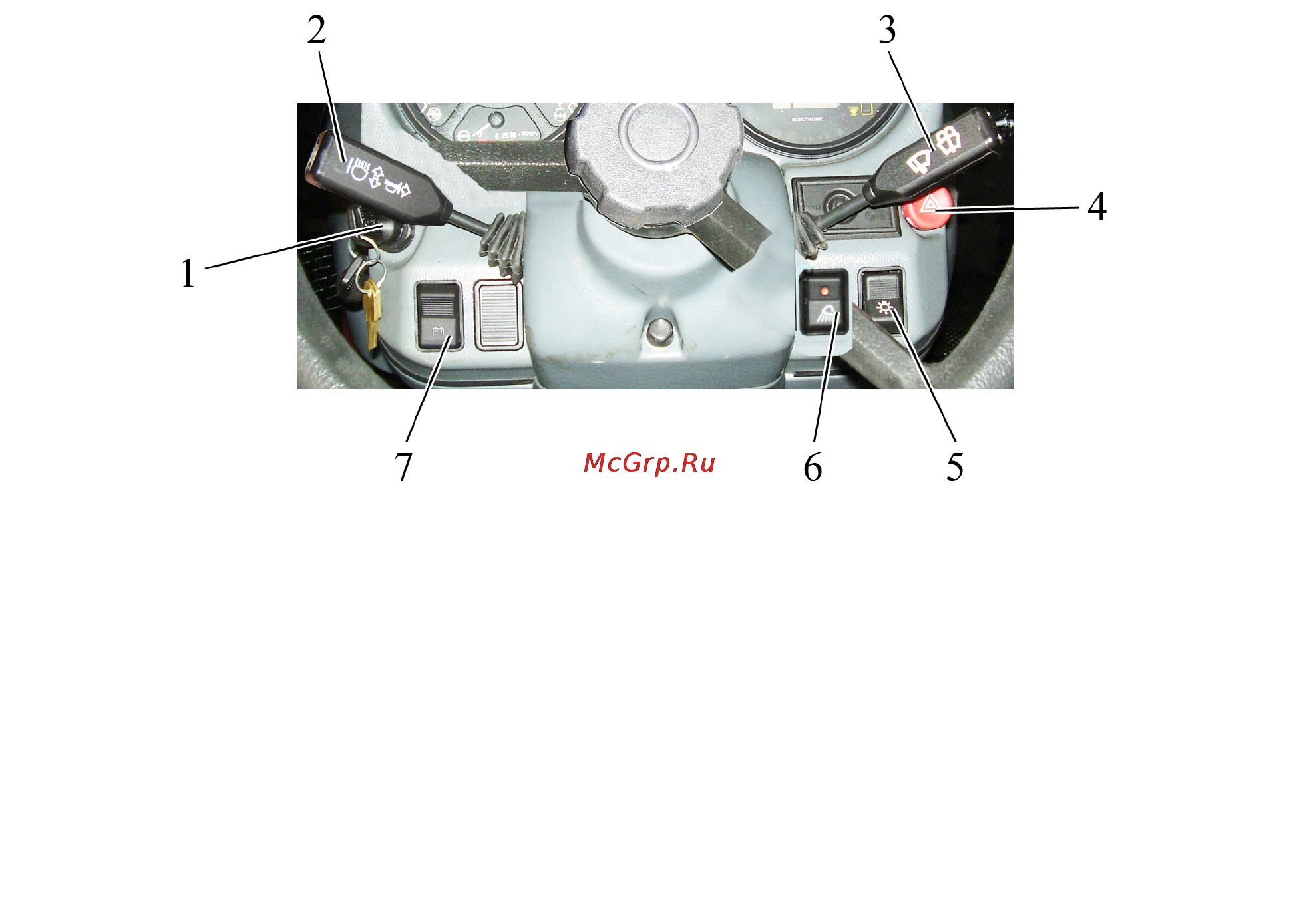

1 – выключатель стартера и приборов; 2 – многофункциональный подрулевой

переключатель левый; 3 – многофункциональный подрулевой переключатель пра-

вый; 4 – выключатель аварийной световой сигнализации; 5 – центральный переклю-

чатель света; 6 – выключатель передних рабочих фар, установленных на поручнях;

7 – дистанционный выключатель АКБ.

Рисунок 2.2.1 – Выключатели и переключатели щитка приборов

Выключатель стартера и приборов 1 (рисунок 2.2.1) имеет четыре положения:

- «0» – выключено;

- «I» – включены приборы; блок контрольных ламп, свечи накаливания;

- «II» – включен стартер (нефиксированное положение);

- «III» – включен радиоприемник.
