БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
102
5.3.3 Включение ходоуменьшителя
(рис. 5.3-9) осуществляется переме-
щением зубчатой муфты 1 вперед по
ходу трактора, выключение ходо-
уменьшителя и включение диапазонов
перемещением муфты 1 в проти-
воположную сторону, при этом вы-
ходной вал редуктора диапазонов со-
единяется с ведущим валом главной
передачи.
Зубчатая муфта 1 перемещается
вилкой 2, установленной на поводке
5, установленном с возможностью
осевого перемещения в корпусе 11 и
имеющем три определяемых фикса-
тором 6 положения. Перемещения
валика 5 сблокировано с перемеще-
нием поводка включения III-IV диапа-
зонов, и механизмом блокировки, со-
стоящим из шарика 9 и толкателя 10.
Механизм блокировки исключает
возможность включения транспорт-
ных (II-IV) диапазонов КП при вклю-
чении ходоуменьшителя и, наоборот,
включение ходоуменьшителя при
включении транспортных диапазо-
нов.

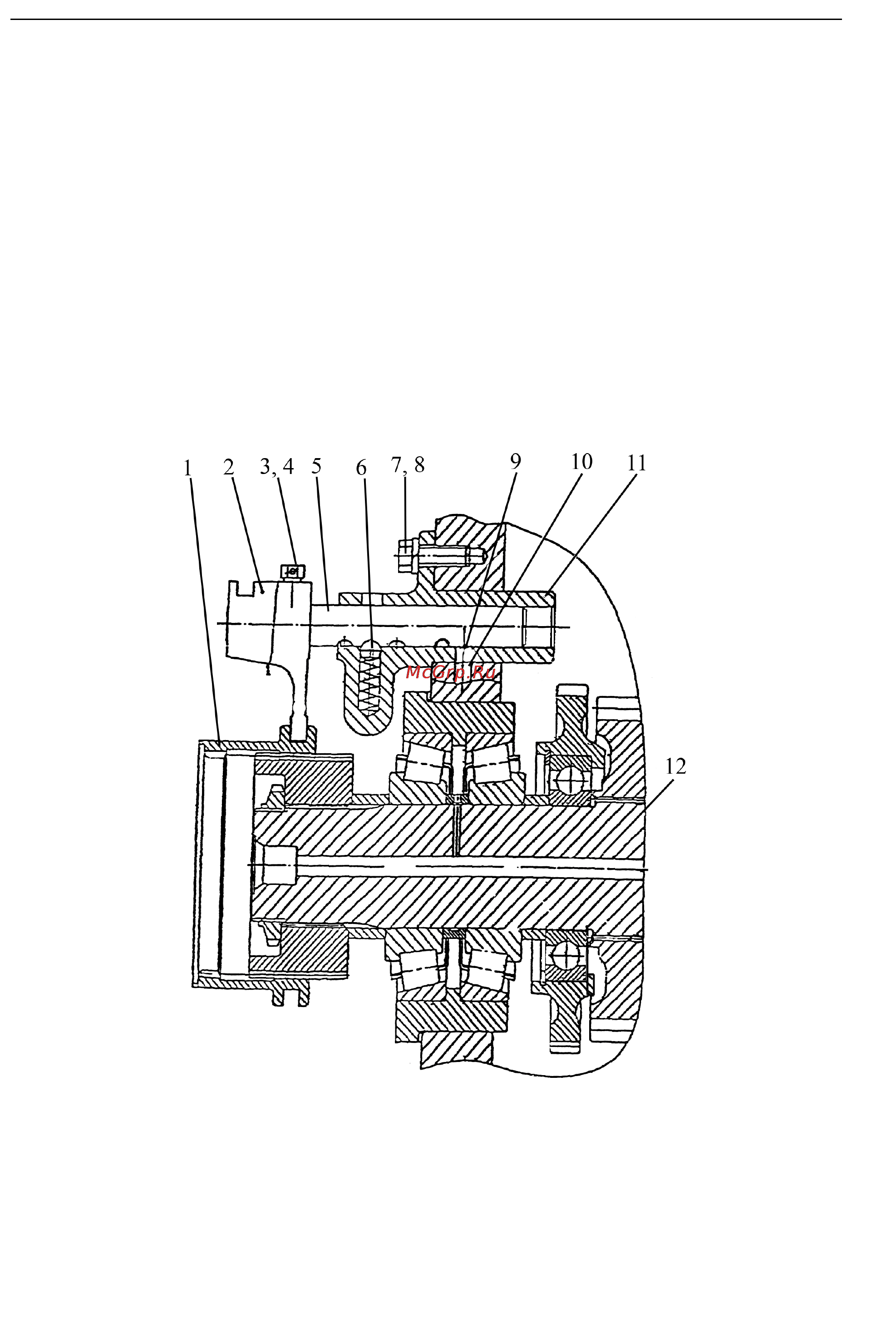

Рис. 5.3-9 Управление ходоуменьшителем и блокировкой III - IV диапазона
1 — зубчатая муфта; 2 — вилка; 3 — болт стопорный; 4 — проволока контровочная;
5 — валик; 6 — пружина; 7 — болт; 8 — шайба; 9 — шарик; 10 — толкатель;
11 — корпус; 12 — ведущий вал главной передачи.
