БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 4. Органы управления
43

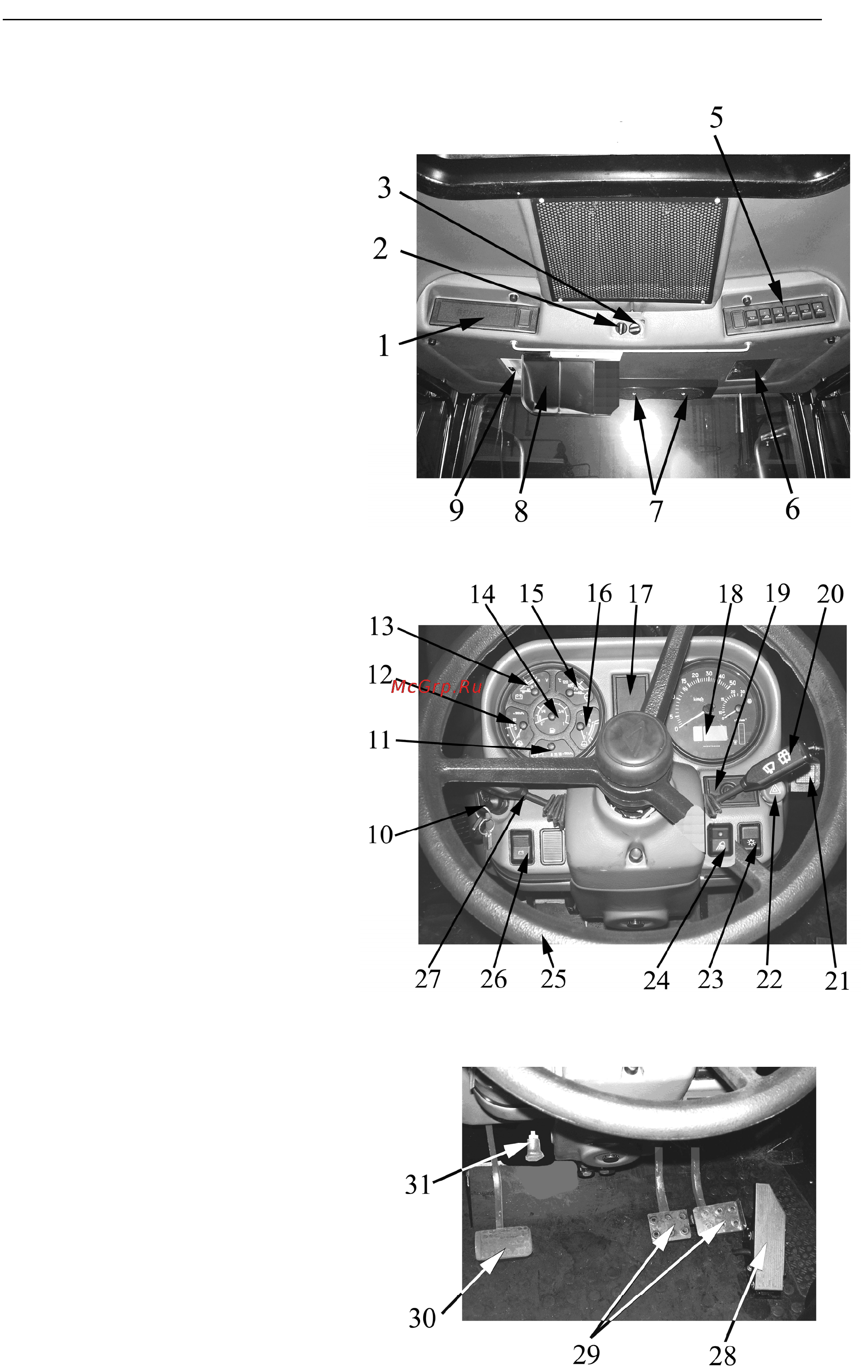

4 ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ
ПРИБОРЫ
2
3
41
1 – Место установки радиоприем-
ника;
2 – Регулировка расхода воздуха
(изменение частоты вращения ро-
тора вентилятора кондиционера).
3 – Выключатель электромагнит-
ной муфты привода компрессора
и регулировка хладопроизводи-
тельности кондиционера.
4. – Рециркуляционные заслонки
(расположены в задней части по-
толка кабины);
5. – Блок выключателей:
проблескового маяка, передних и
задних рабочих фар, стеклоочи-
стителя заднего стекла и стекло-
омывателя заднего стекла, сиг-
нальных фонарей знака «Автопо-
езд»;
6 – Крышка блока плавких предо-
хранителей;
7 – Дефлекторы;
8 – Солнцезащитный козырек;
9 – Плафон освещения кабины;
10 – Выключатель стартера и
приборов;
Комбинация приборов, включаю-
щая (11, 12, 13, 14, 15, 16);
11 – Указатель давления масла в
трансмиссии;
12 – Указатель давления воздуха
в пневмоприводе тормозов при-
цепа с сигнализатором аварийно-
го давления воздуха;
13 – Указатель напряжения с
сигнализатором заряда АКБ
(только при пуске 24В);
14 – Указатель уровня топлива с
сигнализатором резервного уров-
ня топлива;
15 – Указатель температуры ох-
лаждающей жидкости с сигнали-
затором температуры охлаждаю-
щей жидкости;
16 – Указатель давления масла в
дизеле с сигнализатором аварий-
ного давления масла в дизеле;
17 – Блок контрольных ламп;
18 – Индикатор комбинированный;
