БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
107

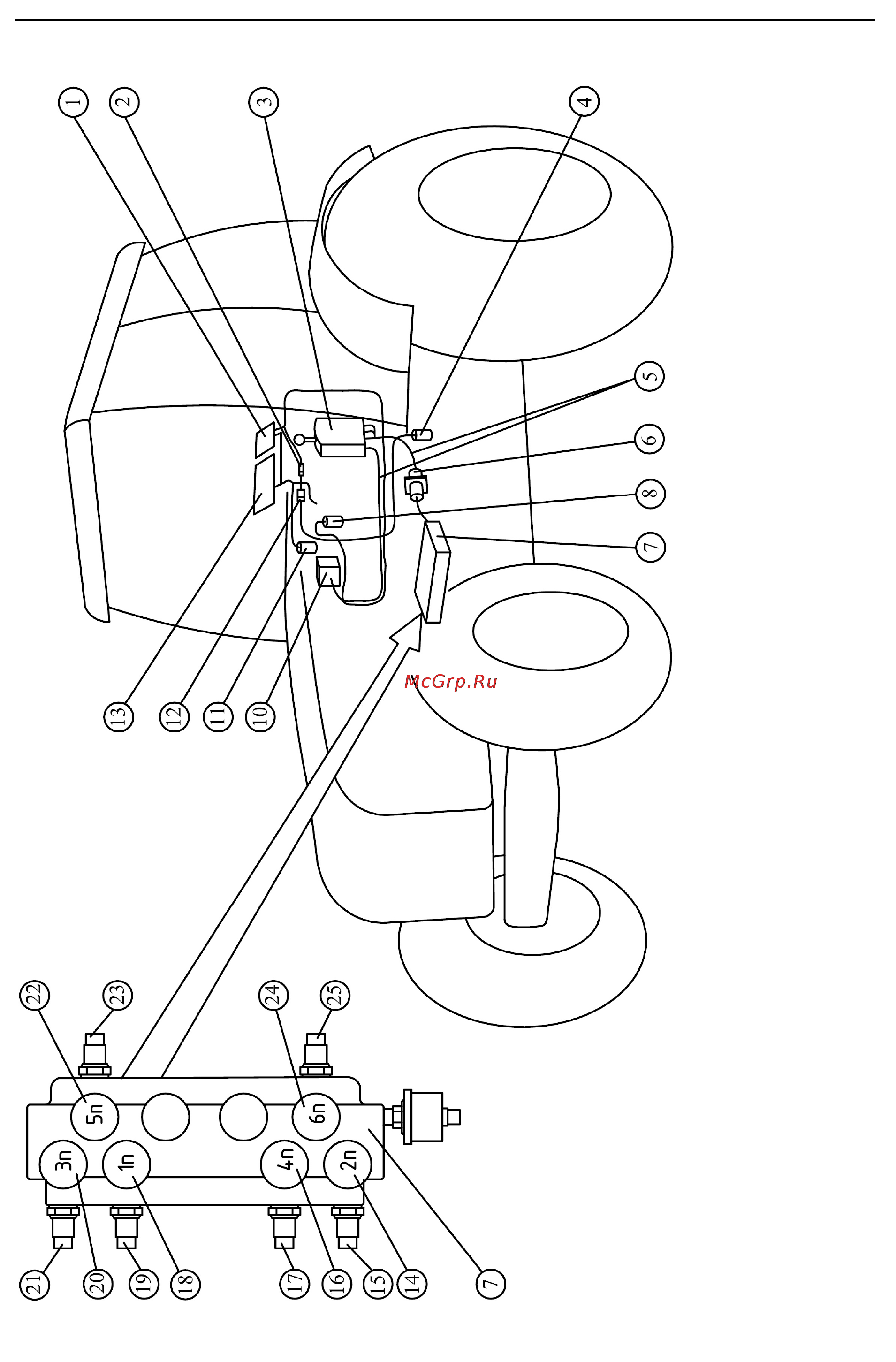

Рис.5.3-14 Система управления переключения передач:
1 – щиток предохранителей; 2, 12 – колодки соединительные; 3 – пульт управления; 4 – датчик нейтрали диапазонно-
го редуктора (блокировки запуска дизеля); 5 – жгуты соединительные; 6 – разъем штепсельный; 7 – плита с электро-
гидрораспределителями; 8 – датчик выключенного состояния муфты сцепления; 10 – табло; 11 – датчик транспортно-
го (D) диапазона; 13 – панель управления БДЗМ и ПВМ; 14, 16, 18, 20, 22, 24 - электрогидрораспределители 2, 4, 1, 3,
5, 6 передач, соответственно; 15, 17, 19, 21, 23, 25 – датчики включенного состояния 2, 4, 1, 3, 5, 6 передач, соответ-
ственно.
