БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
152

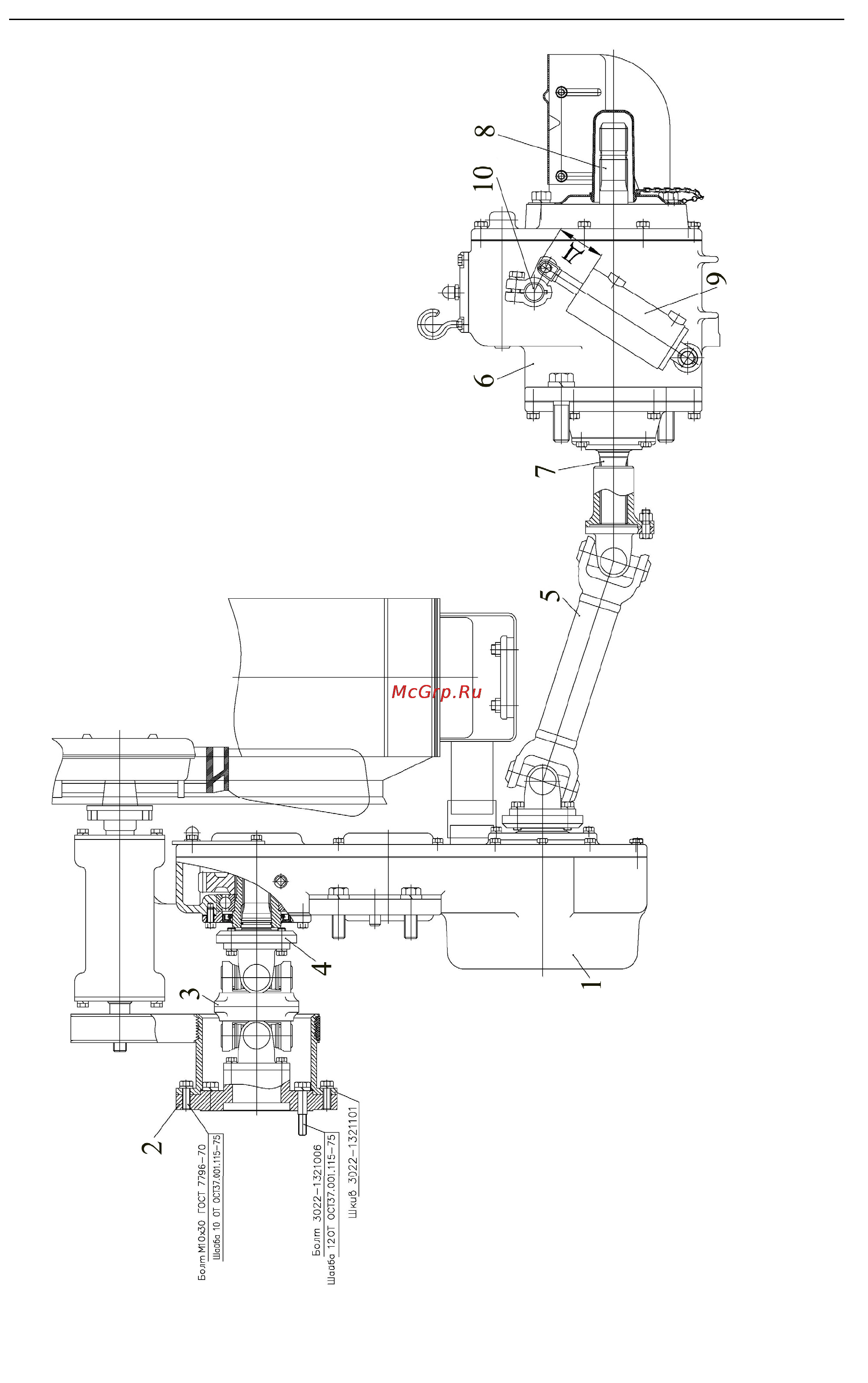

Рис. 5.6.2-2 Передний ВОМ:
1 - редуктор привода переднего ВОМ; 2 - переходник; 3 – сдвоенный шарнир; 4 – шлицевой вал (на тракторах БЕЛАРУС-2822ДЦ отсут-
ствует); 5 - карданный вал; 6 - редуктор переднего ВОМ; 7 – входной вал; 8- хвостовик; 9 - гидроцилиндр; 10- поворотный валик.
