БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
151
5.6.2.1 Порядок установки ПВОМ и ус-
тановки его управления
Перед установкой привод и редуктор
ВОМ заправить маслом ТАп-15В или
ТЭп-15 ГОСТ 23662-79, редуктор приво-
да ВОМ - 1,5л, редуктор ВОМ - 1л. Для
установки ПВОМ на трактор (рис. 5.6.2-
2), необходимо закрепить на переднем
брусе редуктор привода ВОМ (1), соеди-
нив входной вал (4) редуктора посредст-
вом сдвоенного шарнира (3) с переход-
ником (2), закрепленным на коленчатом
валу двигателя, а на кронштейне перед-
ней навески редуктор ВОМ (6), соеди-
ненный с редуктором привода (1) по-
средством карданного вала (5).
На кронштейне (5) (рис. 5.6.2-4) за-
крепить плиту с электрогидрораспреде-
лителем (1), подсоединить нагнетатель-
ный (2) и сливной (6) маслопроводы, с
помощью трубопроводов (3, 4) подсое-
динить к электрогидрораспределителю
(1) гидроцилиндр (9) (рис. 5.6.2-2).
5.6.2.2 Техническое обслуживание
Периодически проверять затяжку
резьбовых соединений.
Периодически проверяйте выход
штока цилиндра управления (размер
«Д»), (рис. 5.6.2-2). Если выход штока
при положении «ПВОМ выключен»
(50±3) мм или при положении «ПВОМ
включен» (65±3) мм, не соответствует
указанному, проведите регулировку лен-
точных тормозов. Для чего, необходимо
сняв верхнюю крышку (1) редуктора
ВОМ (рис. 5.6.2-3) отрегулировать зазор
между поворотным валиком (2) и рыча-
гами (3) лент тормоза ПВОМ отпустив
гайки (4) и заворачивая винты (5). После
регулировки зазоров обратно завернуть
гайки (4). При значительном износе на-
кладок лент тормоза ПВОМ (невозмож-
ность дальнейшей регулировки), заме-
нить ленты тормоза (6).
Внимание!
Рекомендуемая периодичность заме-
ны масла (после 1000 часов работы
ПВОМ).

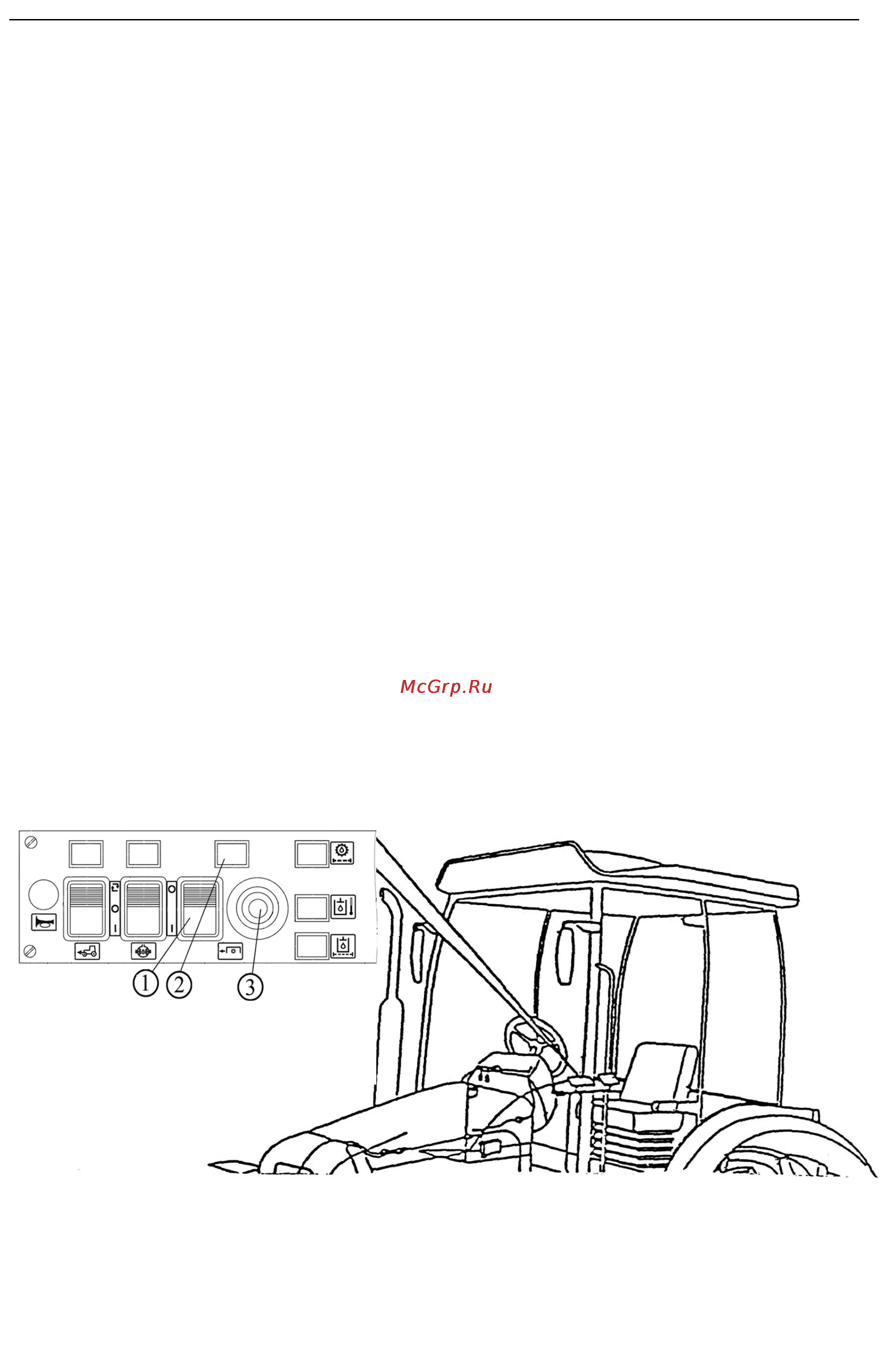

Рис. 5.6.2-1 Электроуправление передним ВОМ:
1 - клавиша; 2 - сигнальная лампа; 3 – кнопка
