БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
249
Перечень элементов схемы электрической соединений БЕЛАРУС-2822ДЦ
(схема на рис. 5.14.3-3, 5.14.3-4)
А2⎯ Комплект свечей накаливания.
FU2, FU3⎯ Плавкая вставка 25А.
R1⎯ Дополнительное сопротивление
ХТ2.1⎯ Панель соединительная
К9⎯ реле свечей накаливания
КТ1 ⎯ Блок управления свечами накаливания
Остальные элементы электрооборудования БЕЛАРУС-2822ДЦ соответствуют «Перечню
элементов схемы электрической соединений БЕЛАРУС-2522ДВ/3022ДВ», (см. выше).

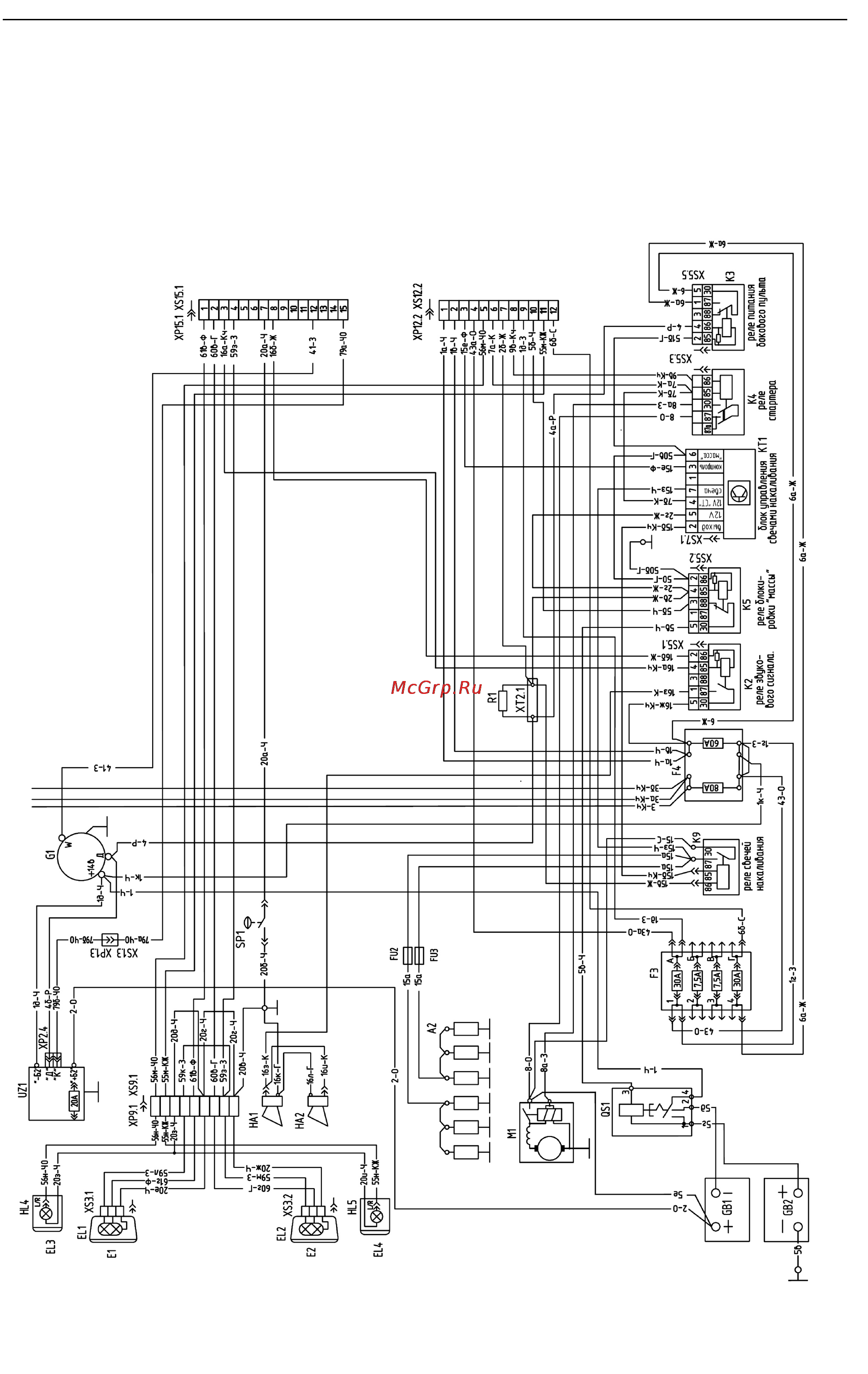

Рис. 5.14.3 – 3. Схема электрическая соединений БЕЛАРУС-2822ДЦ (вариант для
тракторов с металлическим топливным баком и АКБ, установленных слева по хо-
ду трактора; остальное см. рис. 5.14.3 – 1).
