БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
235

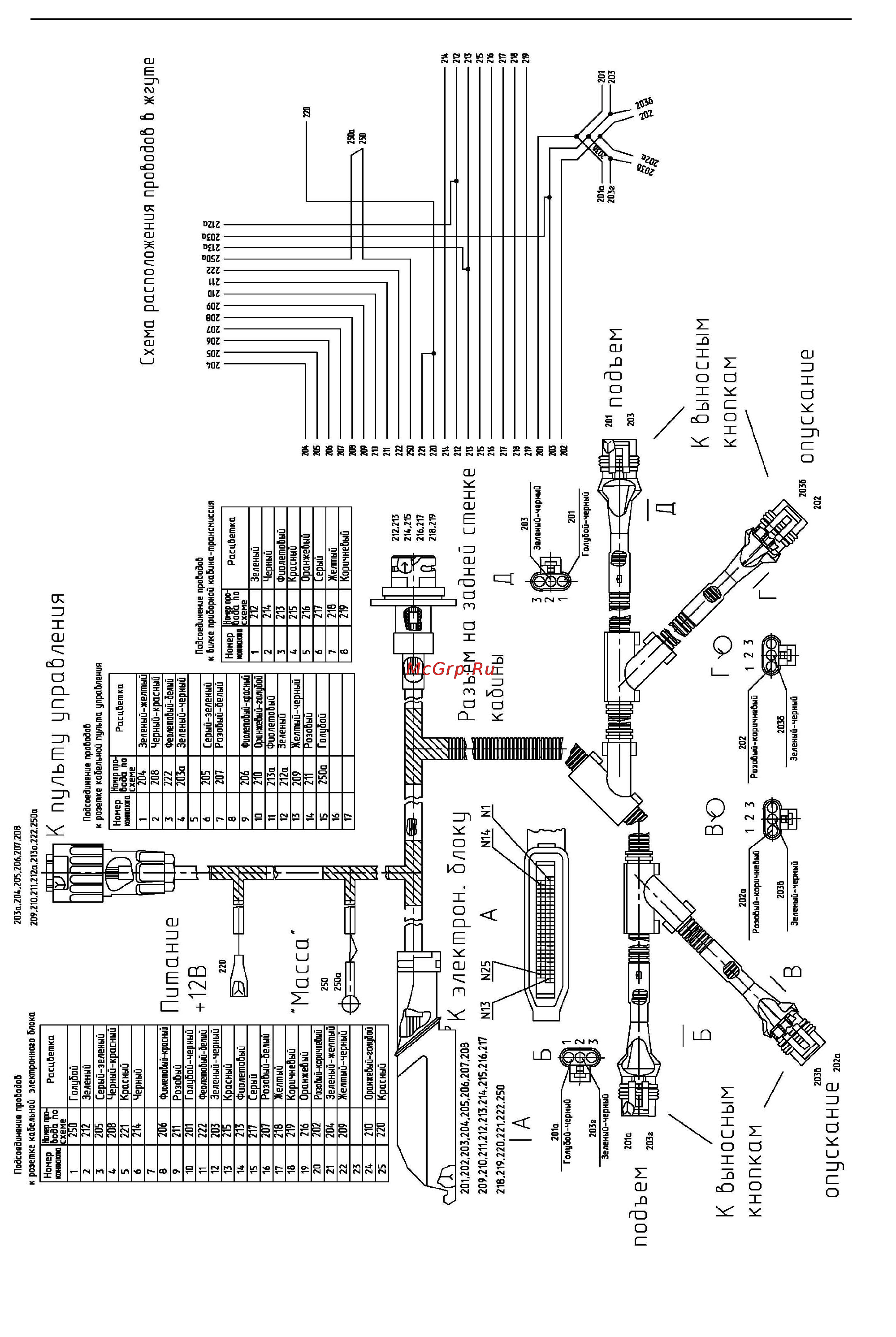

Рис.5.12.1-3. Жгут системы управления ЗНУ по кабине
