БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
108

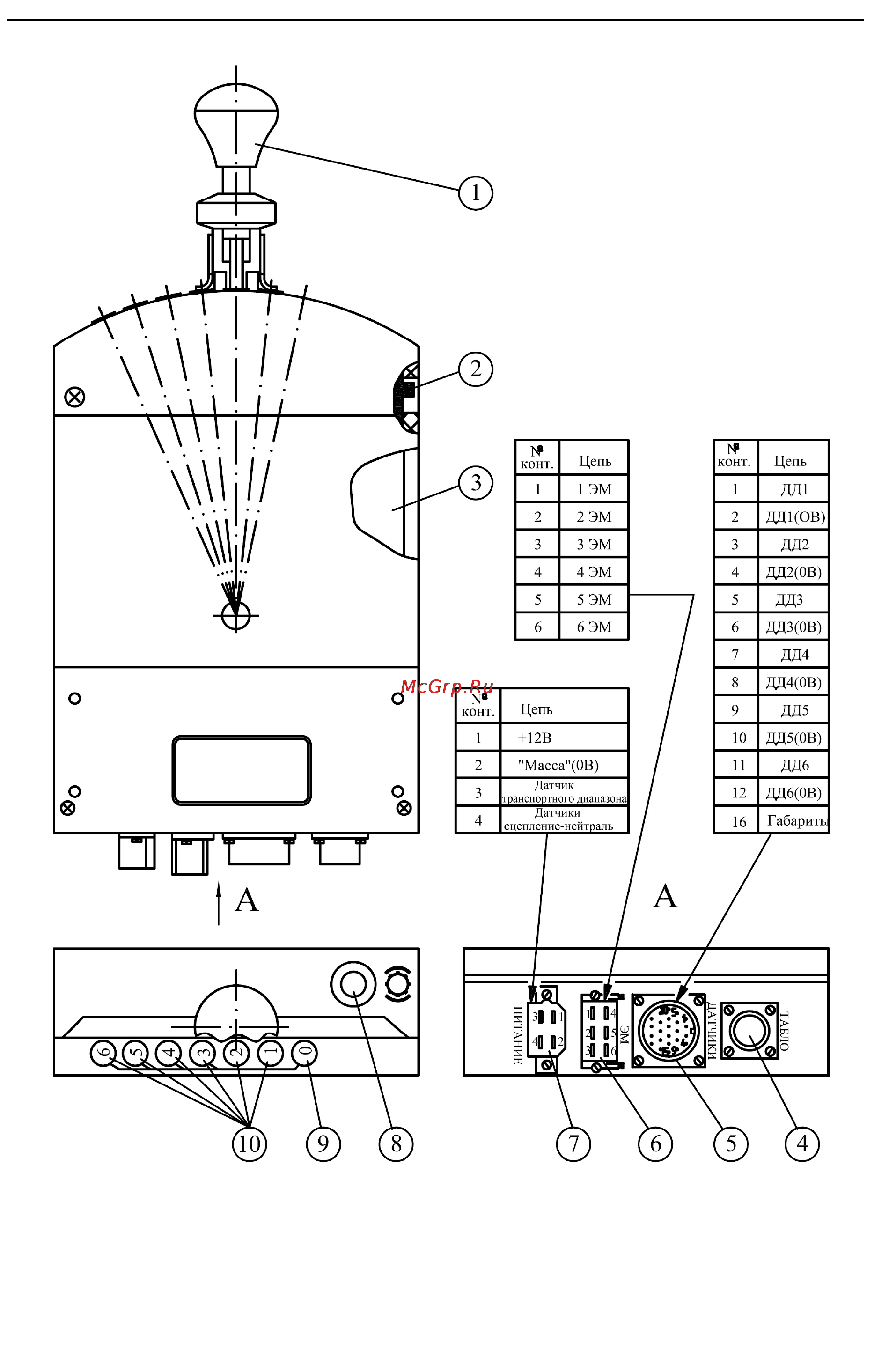

Рис. 5.3-15 Пульт управления переключением передач ПУ – ЗМ:
1 – рукоятка переключения передач; 2 – переключатель аварийного включения 2-
ой передачи; 3 – микропроцессорный контролер; 4, 5, 6, 7 – разъемы; 8 – кнопка
задания режима подтормаживания КП; 9 – сигнализатор положения «0» рукоятки;
10 – сигнализаторы наличия давления в гидролиниях включения фрикционных
муфт.
