БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 4. Органы управления
44
19 – Пульт программирования ин-
дикатора комбинированного;
20 – Многофункциональный пере-
ключатель, правый (выключатель
стеклоочистителя переднего стек-
ла и омывателя переднего стек-
ла);
21 – Табло индикации номера
включенной передачи;
22 – Выключатель аварийной све-
товой сигнализации;
23 – Центральный переключатель
света;
24 – Выключатель передних рабо-
чих фар на поручнях;
25 – Рулевое колесо;
26 – Дистанционный выключатель
АКБ;
27 – Многофункциональный под-
рулевой переключатель, левый
(указателей поворотов, дальне-
го/ближнего света, звукового сиг-
нала, сигнализацией дальним све-
том);
28 – Педаль управления подачей
топлива;
29 – Педали рабочих тормозов;
30 – Педаль сцепления;
31 – Рукоятка управления фикса-
цией наклона рулевой колонки;

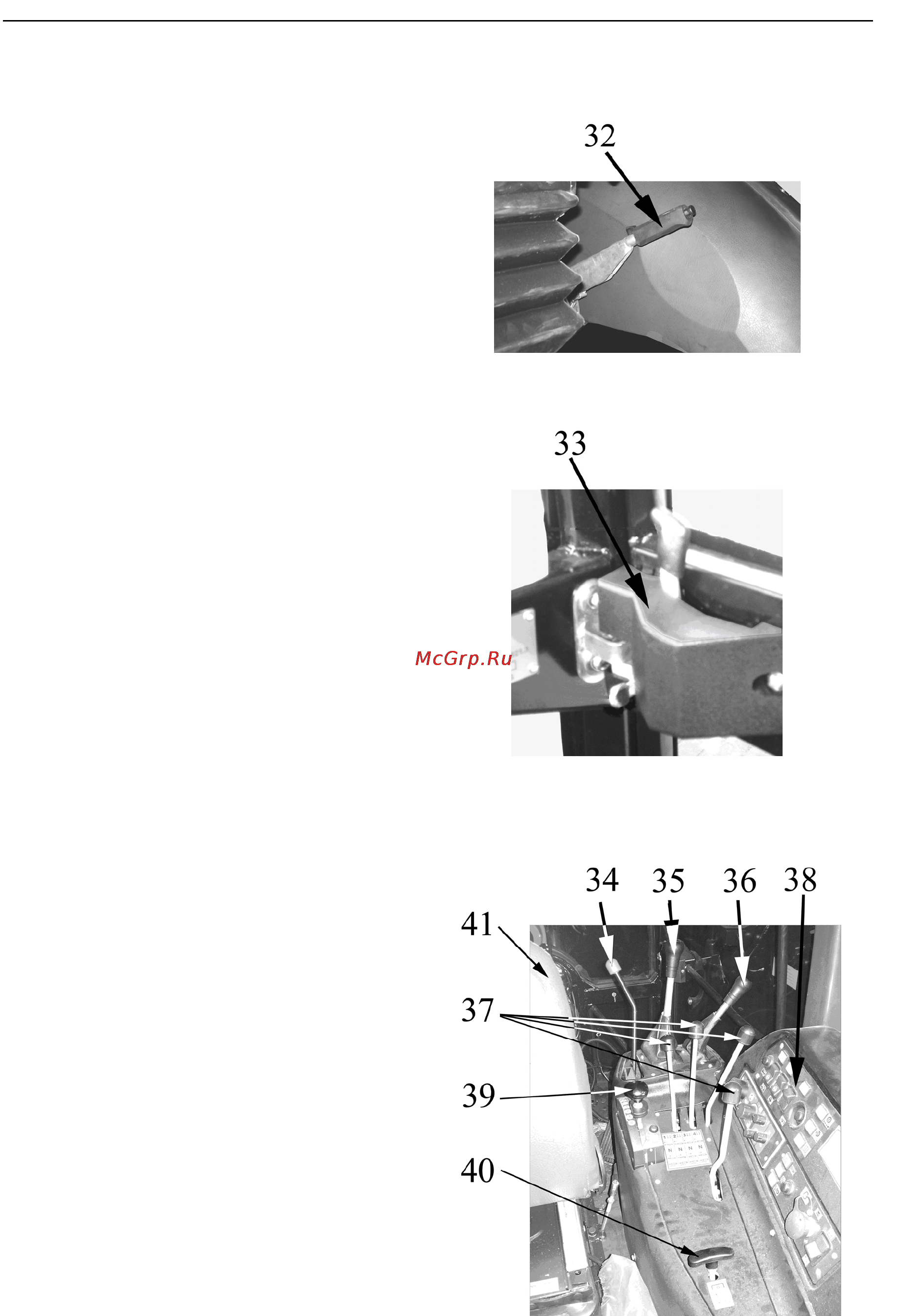

32 – Рычаг стояночного тормоза;
33 – Замок двери кабины;
34 – Рукоятка управления подачей
топлива;
35 – Рычаг переключения диапа-
зонов;
36 – Рычаг управления ходо-
уменьшителем;
37 – Рукоятки управления распре-
делителем гидросистемы;
38 – Пульт боковой;
39 – Рычаг переключения пере-
дач;
40 – Рукоятка управления ВОМ;
41 – Сиденье.
