БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 5. Устройство и работа
158
5.7 ТОРМОЗА
На тракторе «БЕЛАРУС – 2522В/2522ДВ/2822ДЦ/3022В/3022ДВ применяются
дисковые тормоза, работающие в масляной ванне.

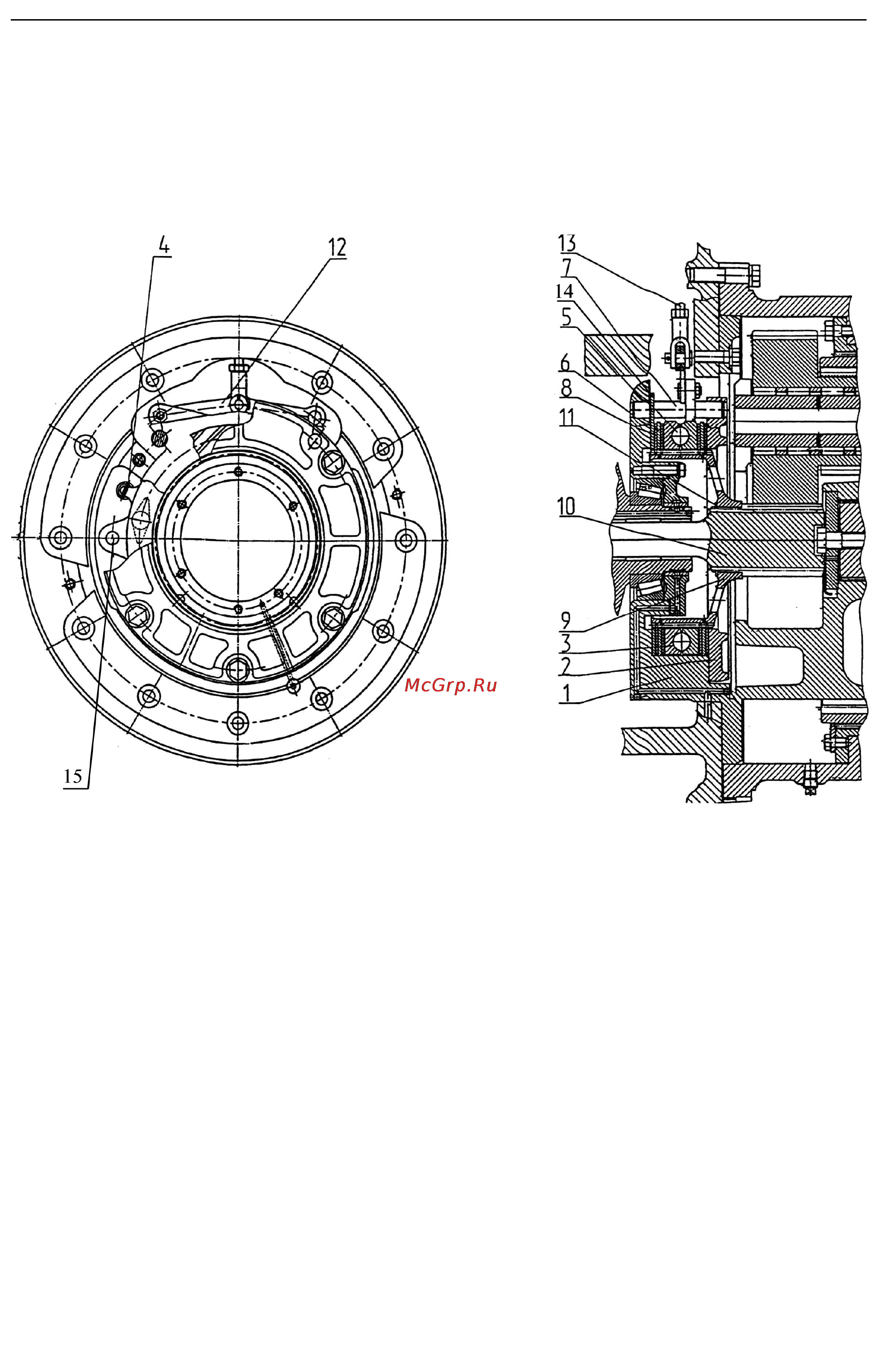

Рис. 5.7-1 Тормоз:
1 — корпус; 2 — крышка; 3 — нажимной диск; 4 — стяжные пружины; 5 — ша-
рики разжимные; 6 — диск промежуточный; 7 — палец; 8 — диск фрикционный;
9 — ступица; 10 — вал; 11 — кольцо стопорное; 12,13 — тяги, 14 — диск
опорный; 15 — палец.
Тормоз (рис.5.7-1) состоит: из корпуса 1,
крышки 2, нажимных дисков 3, стянутых
пружинами 4, разжимных шариков 5,
опорного диска 14, фиксируемого от
проворота пальцами 7, промежуточных
дисков 6, устанавливаемых на пальцы
15 нажимных дисков 3, фрикционных
дисков 8 с металлокерамическими на-
кладками, ступицы 9, установленной на
шлицах вала 10 и зафиксированной на
нем стопорным кольцом 11, тяг 12 и 13.
Управление тормозами осуществляется
посредством тяг 12,13, связанных с ме-
ханизмами привода тормозов.
При нажатии на педаль тормоза жид-
кость поступает в рабочий цилиндр,
поршень которого через толкатель
воздействует на рычаг, связанный
с тягами 13 и 12. Тяга 13 перемеща-
ясь, поворачивает навстречу друг
другу нажимные диски 3, которые,
обкатываясь на шариках 5, разме-
щенных в лунках переменного сече-
ния, выполненных на нерабочих по-
верхностях нажимных дисков, зажи-
мают вращающиеся фрикционные
диски 8 между неподвижными дета-
лями, осуществляя торможение
трактора.
