401М-0000010 РЭ

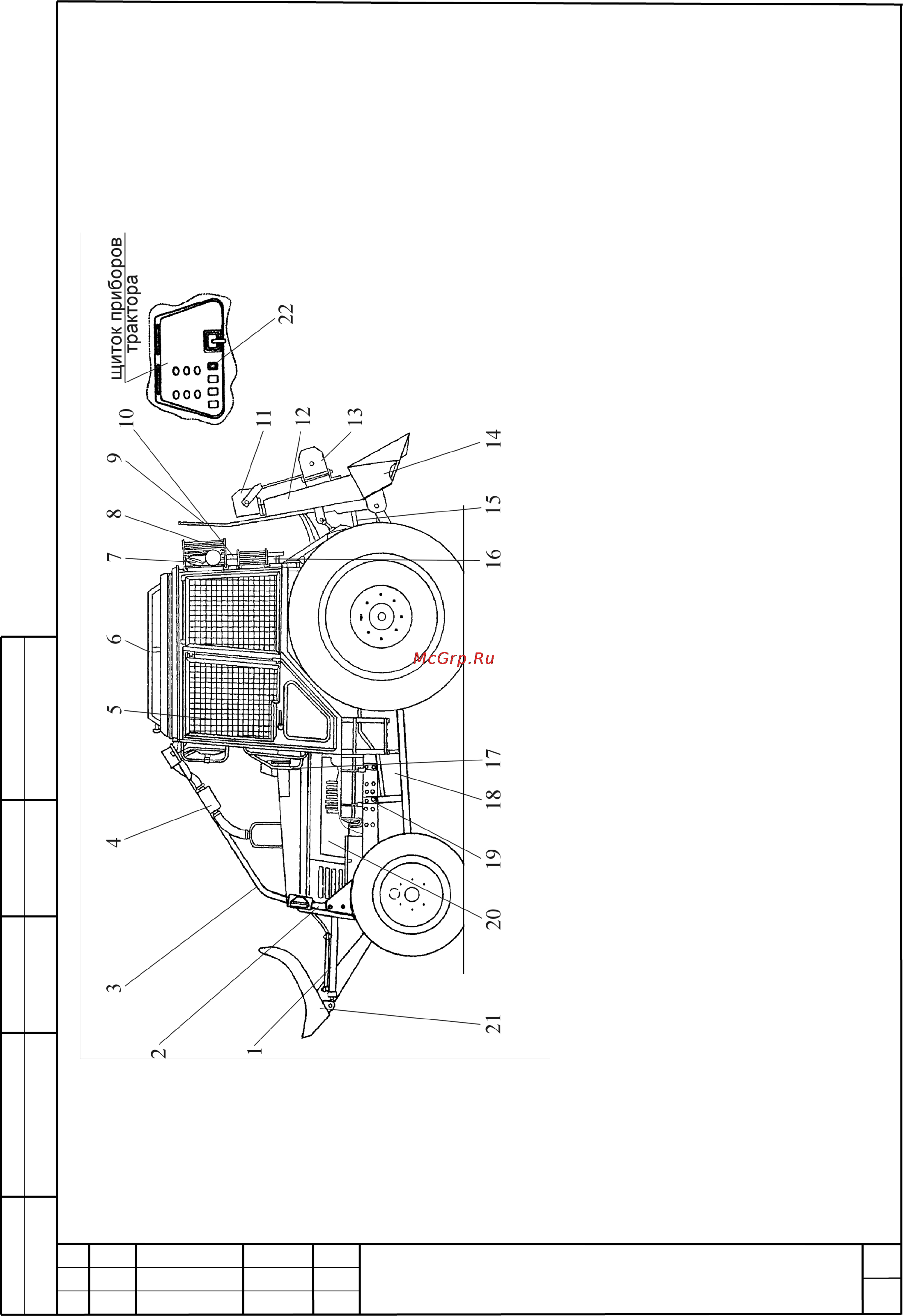

1 – гидроцилиндр; Защитные ограждения: 2, 3 – капота; 5 – боковых стекол кабины; 6 – крыши кабины;

7 – задних и боковых фар; 9 – трелевочного приспособления; 10 – заднего стекла кабины; 16 – задних габа-

ритных фонарей; 17 – передних габаритных фонарей; 18 – нижней части трактора;

4 – искрогаситель системы выпуска; 8 – боковые фары; 11 – канатонаправляющий блок; 12 – упорный щит

трелевочного приспособления; 13- канатонаправляющий блок; 14 – откидывающая опора; 15 – карданный

вал; 19 – рама толкателя; 20 – базовый трактор; 21 –

отвал; 22 – выключатель боковых фар

Рисунок 1 – Трелевочный трактор «БЕЛАРУС» ТТР-401М
