401М-0000010 РЭ

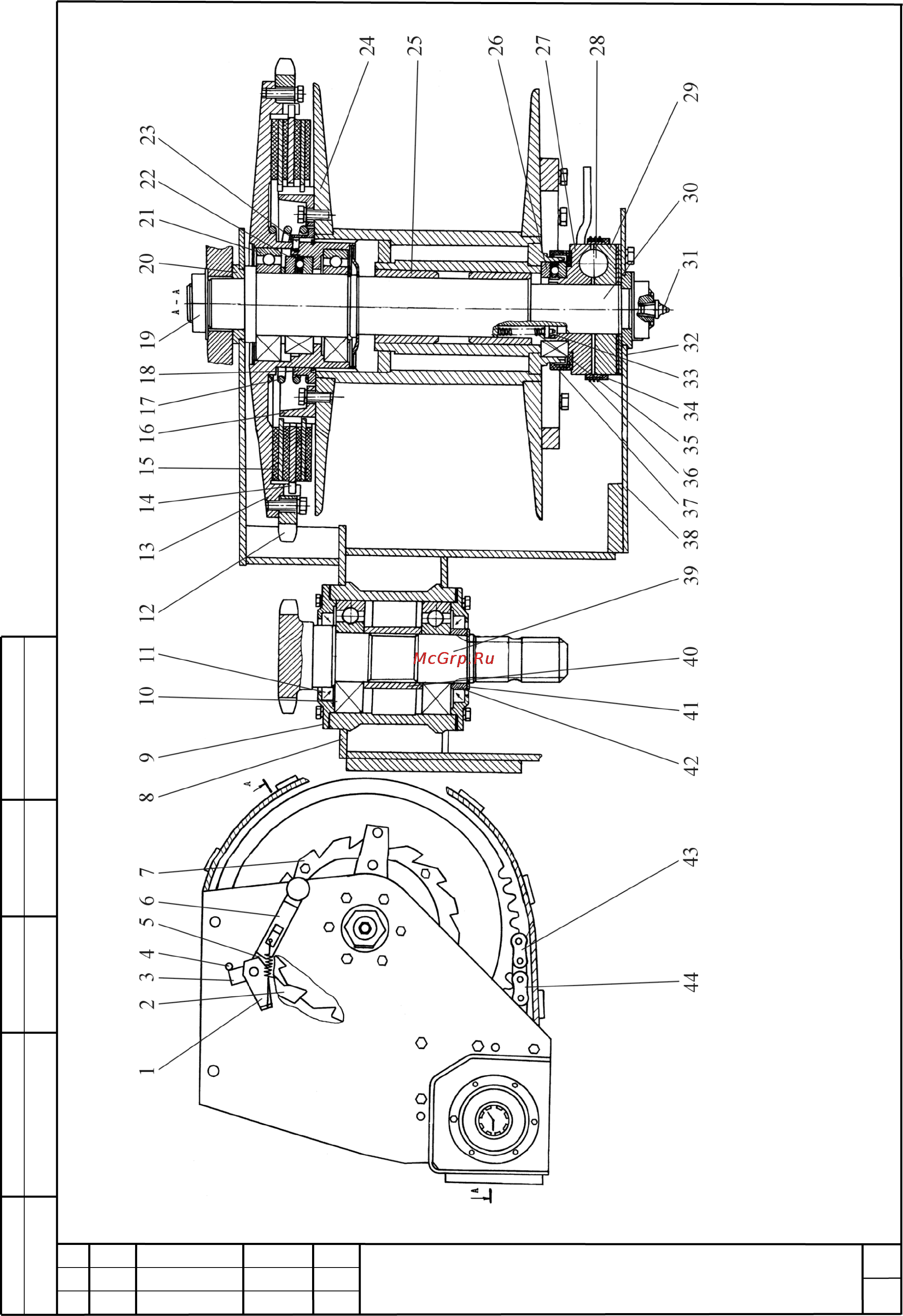

1, 6 – рычаги; 2 – собачка; 3 – ограничитель; 4, 23 – штифты; 5, 17, 35 – пружины; 7 – храповик; 8 – корпус; 9 – крышка; 10, 21 – подшипники

радиальные; 11 –манжета;12 – звездочка; 13 – диск ведущий; 14 – диск промежуточный; 15 – диск сцепления; 16 – обойма; 18, 20, 25, 40, 42

– втулки; 19 – гайка; 22,2 6 – подшипники упорные;24 – барабан; 27, 29 – полумуфта; 28 – шарик; 30 – ось; 31 – масленка; 32 – прокладка;

33 – упор; 34, 37 – манжеты; 36 – проволока; 38 – щека; 39 – вал-звездочка;41 – опорное кольцо; 43 – цепь; 44 – ограждение

Рисунок 4 – Лебедка
