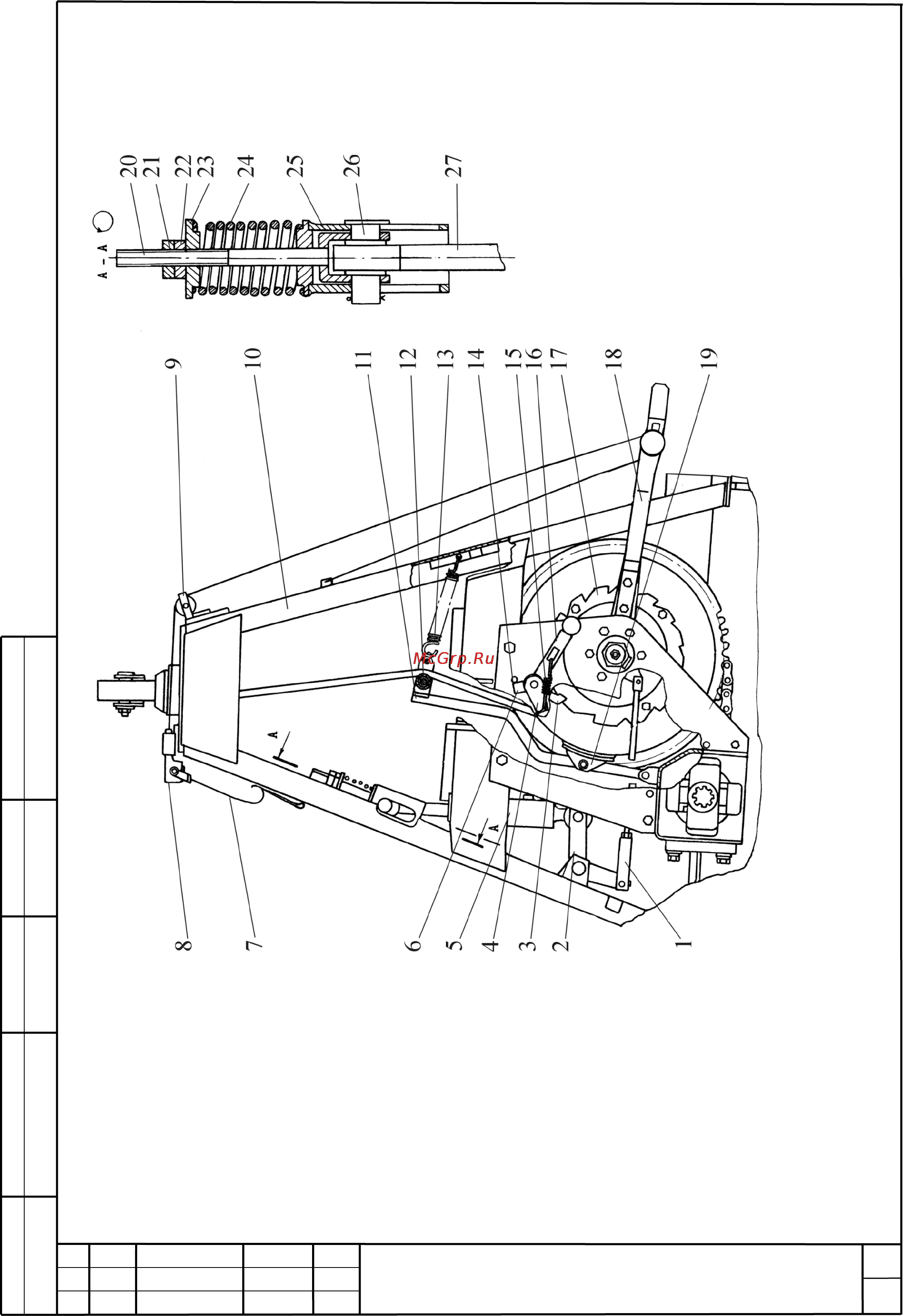

1 – тяга; 2,4, 16, 18 – рычаги; 3 – собачка; 5 – гидроцилиндр; 6 – ограничитель; 7 – управляющий шнур; 8, 9 – блоки; 10 –упорный щит;

11 – поводок; 12 – ролик; 13, 15, 24 – пружины; 14 – упор; 17 – храповик; 19 – тормозная колодка; 20 – шток; 21 – контргайка;

22 – гайка; 23 – тарелка; 25 – кронштейн; 26 – палец; 27 – шток гидроцилиндра

Рисунок 5 – Привод управления лебедкой
