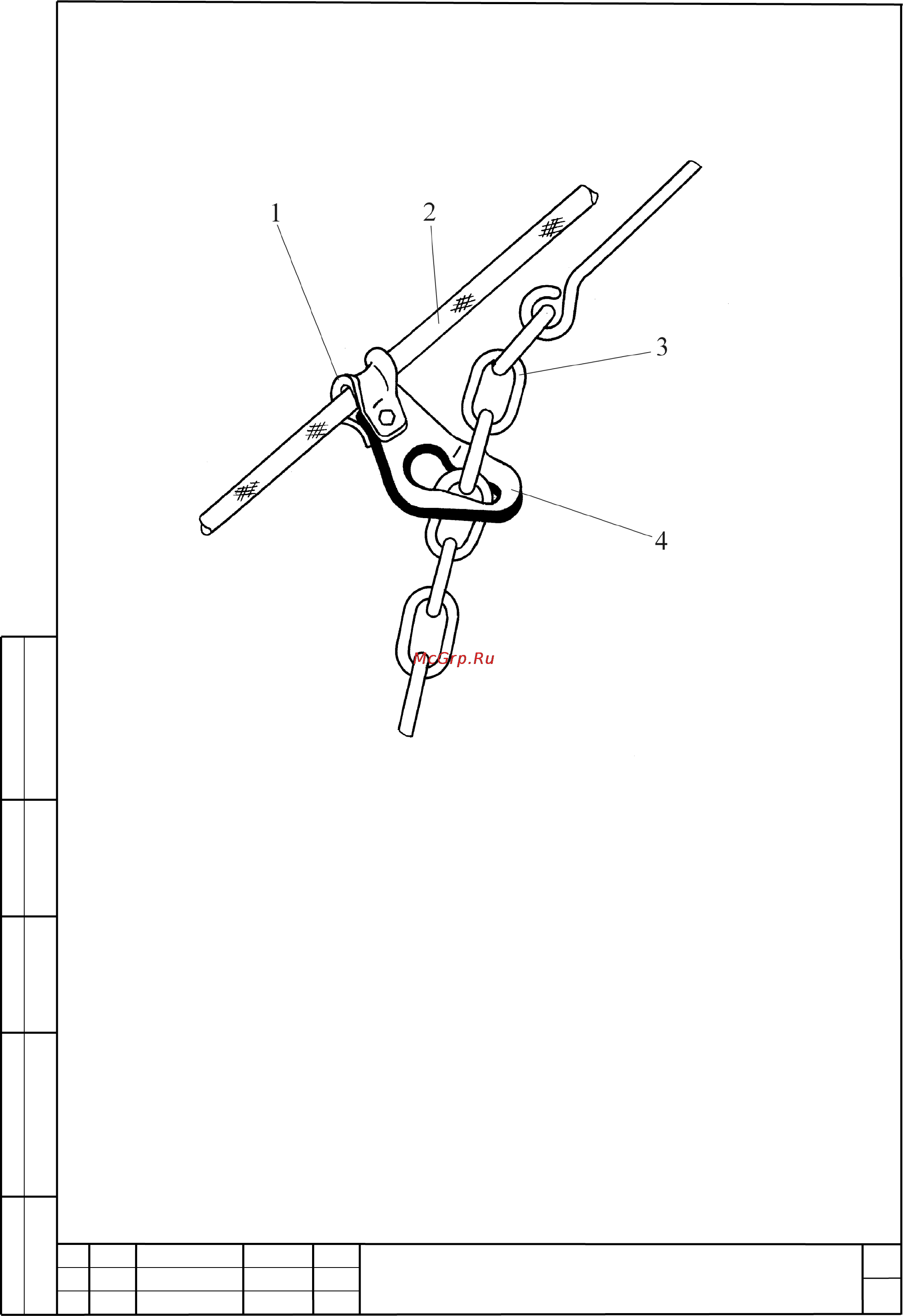

1 – клипса; 2 – трос лебедки; 3 – цепной чокер; 4 – держатель
Рисунок 8 – Крепление цепного чокера в держателе
