Беларус ТТР-401М [25/57] М 0000010 рэ
![Беларус ТТР-401М [25/57] М 0000010 рэ](/views2/1156615/page25/bg19.png)
Дата Подпись № докум. Лист Изм.
Лист
23
Инв. № подл. Подпись и дата Подпись и дата Взам. инв. № Инв. № д
у
бл.
401М-0000010 РЭ

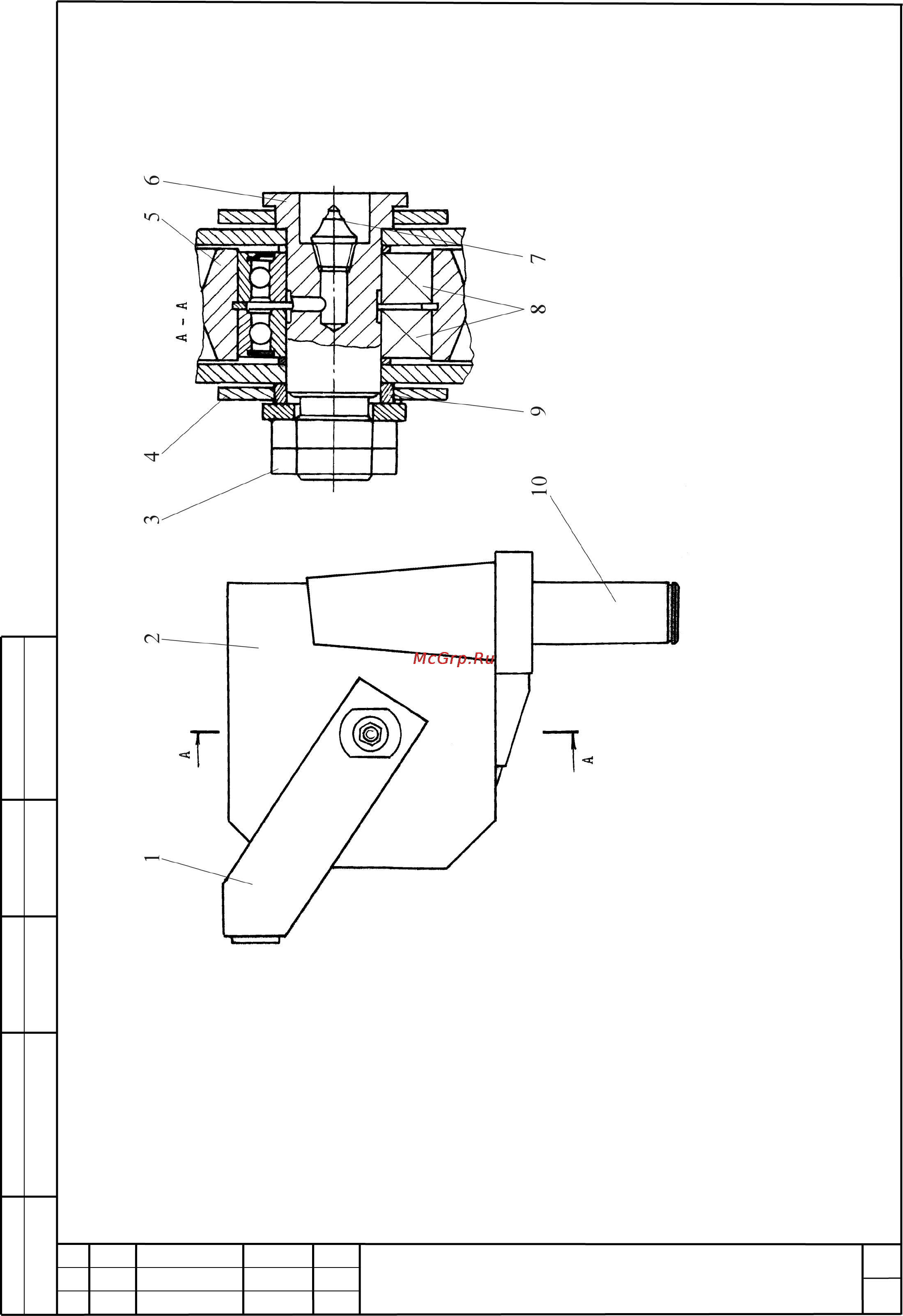

1 – направляющая; 2 – корпус; 3 – гайка; 4, 9 – шайбы; 5 – ролик; 6 – ось;
7 – масленка; 8 – подшипники; 10 - ось
Рисунок 6 – Верхний канатонаправляющий блок
