Беларус ТТР-401М [27/57] М 0000010 рэ
![Беларус ТТР-401М [27/57] М 0000010 рэ](/views2/1156615/page27/bg1b.png)
Дата Подпись № докум. Лист Изм.
Лист
25
Инв. № подл. Подпись и дата Подпись и дата Взам. инв. № Инв. № д
у
бл.
401М-0000010 РЭ

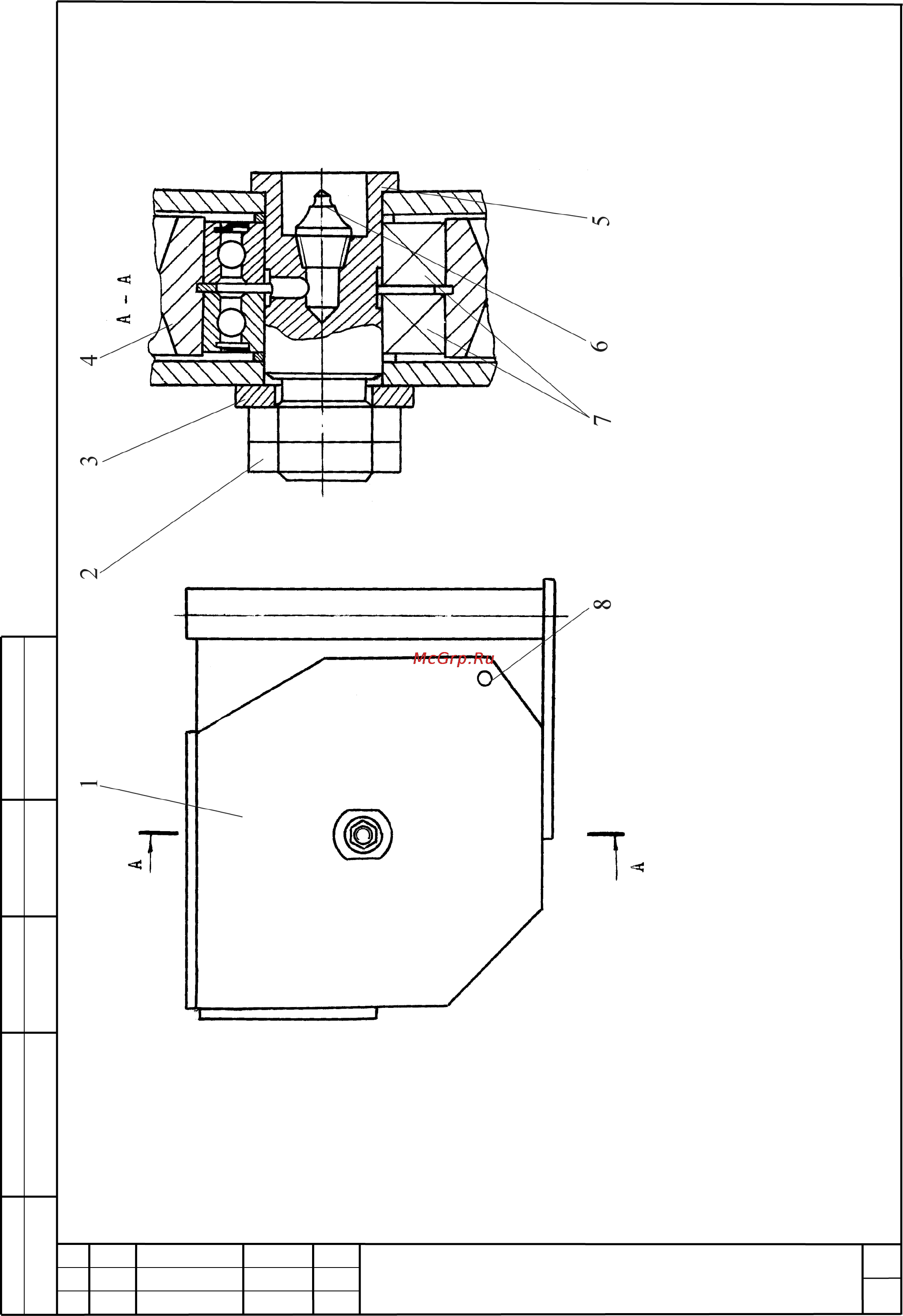

1 – корпус; 2 – гайка; 3 – шайба; 4 – ролик; 5 – ось; 6 – масленка; 7 – подшипники;
8 – болт
Рисунок 7 – Нижний канатонаправляющий блок
