401М-0000010 РЭ

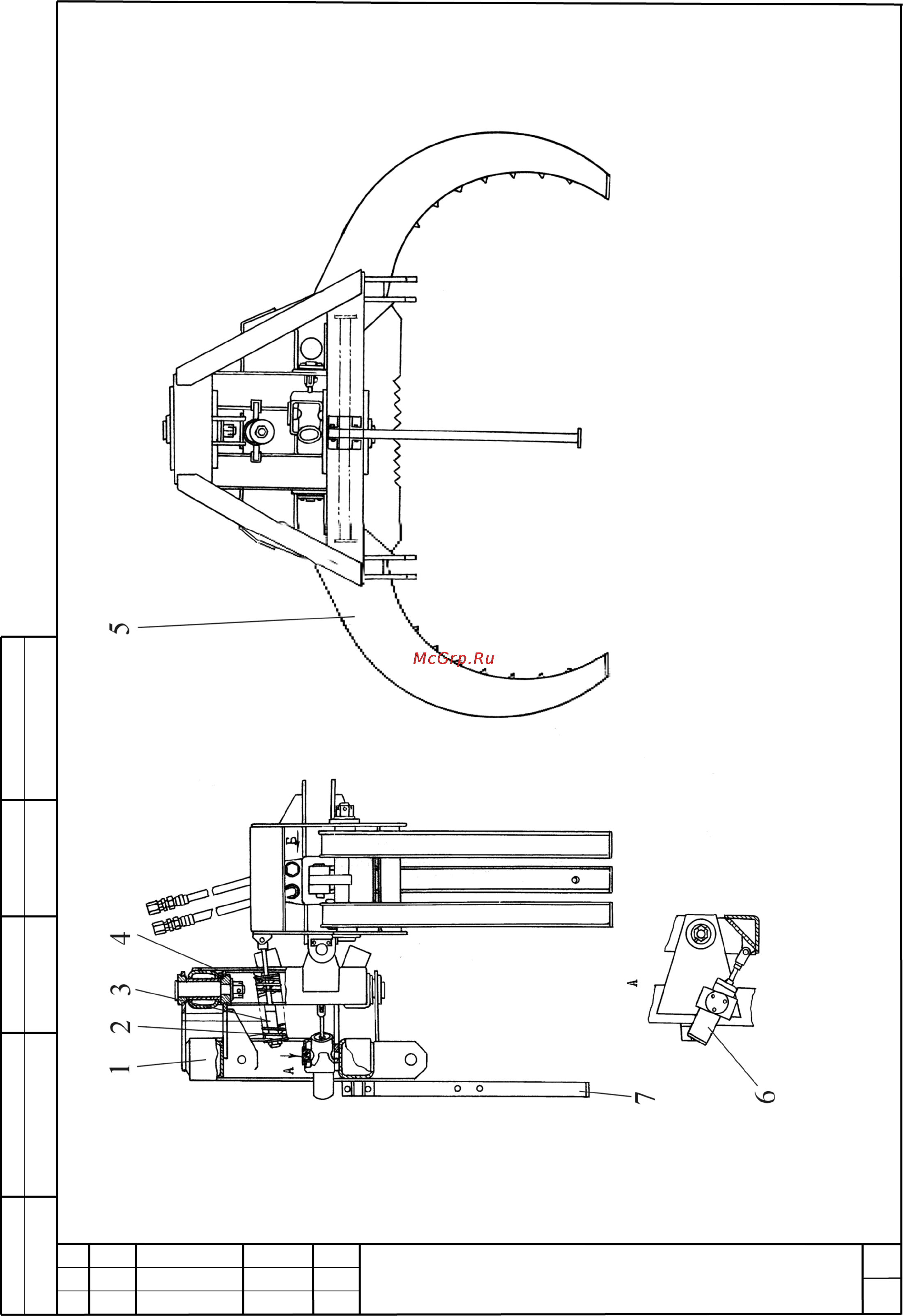

1 – звено навесное; 2 – пружина; 3 – стяжка; 4 – крестовина; 5 – клыки;
6 – установитель; 7 – опора
Рисунок 3 – Трелевочный захват
