Беларус ТТР-401М [13/57] М 0000010 рэ
![Беларус ТТР-401М [13/57] М 0000010 рэ](/views2/1156615/page13/bgd.png)
Дата Подпись № докум. Лист Изм.
Лист
13
Инв. № подл. Подпись и дата Подпись и дата Взам. инв. № Инв. № д
у
бл.
401М-0000010 РЭ

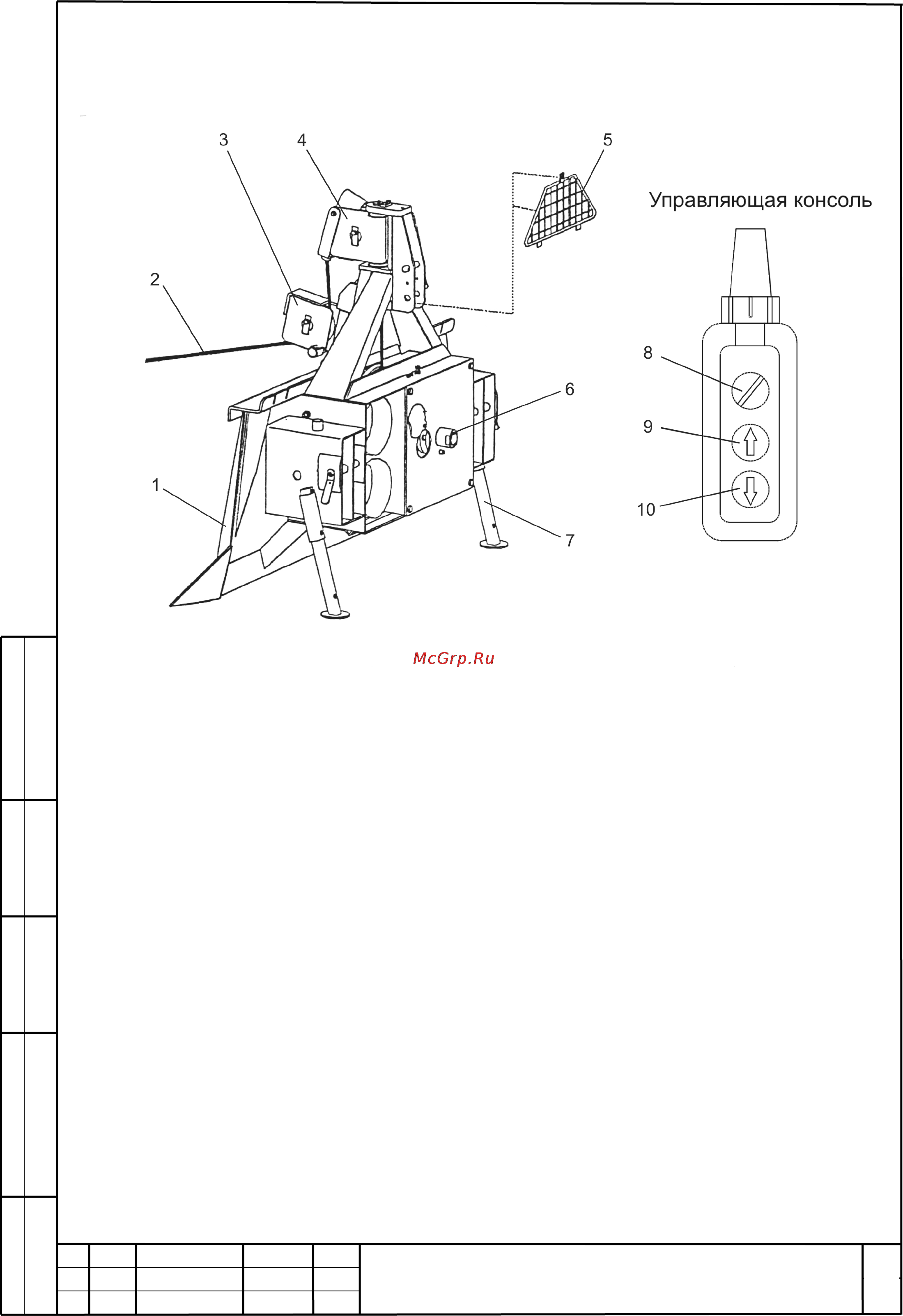

1 – упорный щит; 2 – трос; 3, 4 – канатонаправляющие блоки; 5 – защитное ог-
раждение; 6 – привод включения лебедки; 7 – опора; 8 – переключатель «Разма-
тывание троса»; 9 – кнопка «Расслабление троса»; 10 – кнопка «Наматывание
троса»
Рисунок 2а – Тяговая лебедка
12а
