DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Параметр Описание
MAC
MAC-адрес, присваиваемый интерфейсу. Данный параметр
необходимо задать, если Ваш провайдер доступа к сети
Интернет использует привязку к MAC-адресу. Введите в поле
MAC-адрес, зарегистрированный у провайдера при заключении
договора.
Вы можете нажать кнопку Клонировать MAC-адрес ( ),
чтобы подставить в данное поле MAC-адрес сетевого адаптера
компьютера, с которого производится настройка
маршрутизатора.
Вы также можете подставить в данное поле MAC-адрес
устройства, подключенного к локальной сети маршрутизатора в
данный момент. Для этого в раскрывающемся списке выберите
соответствующий MAC-адрес (при этом поле заполнится
автоматически).

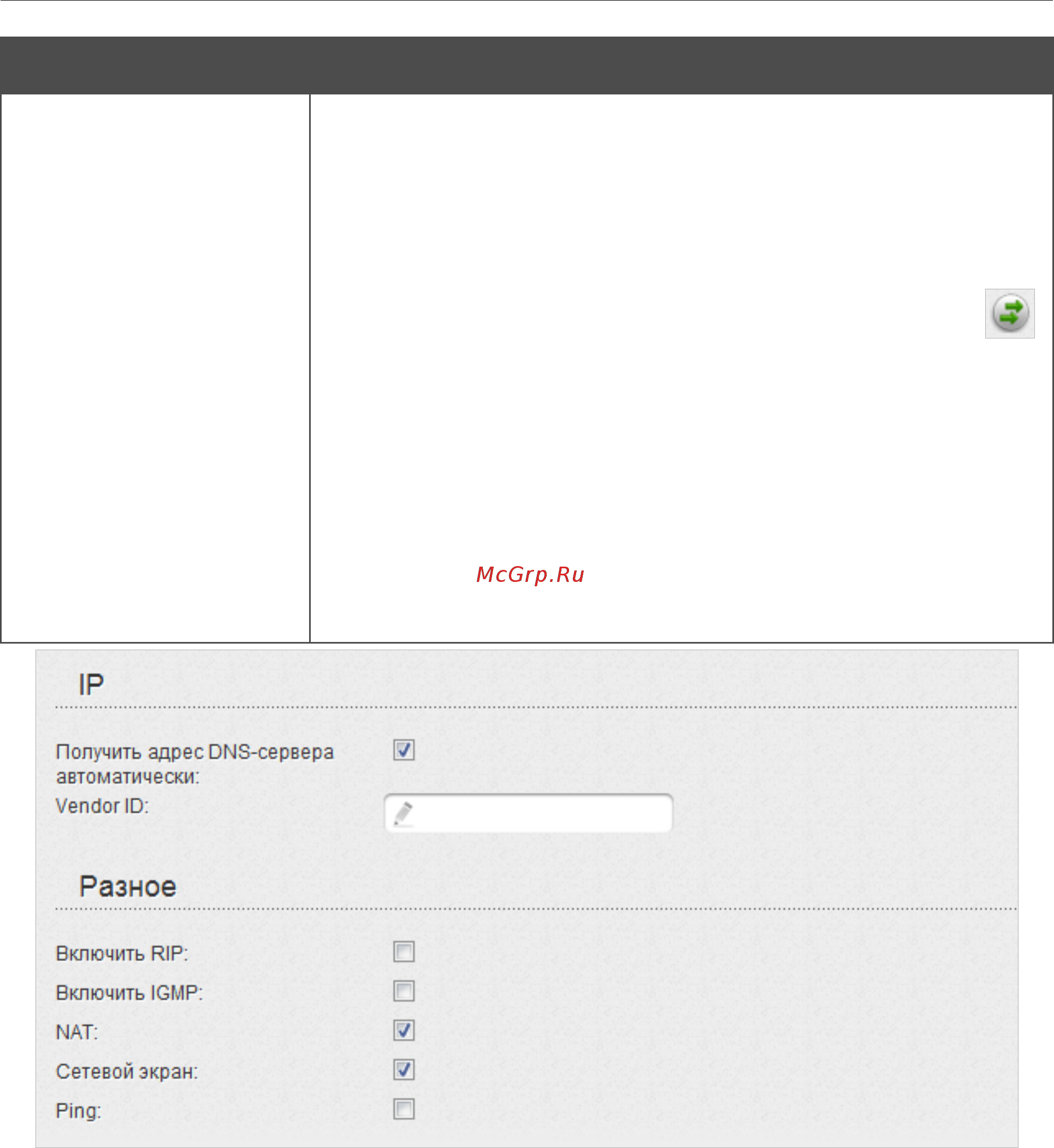

Рисунок 78. Страница добавления соединения. Разделы IP и Разное.
Страница 106 из 246
