DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя панель

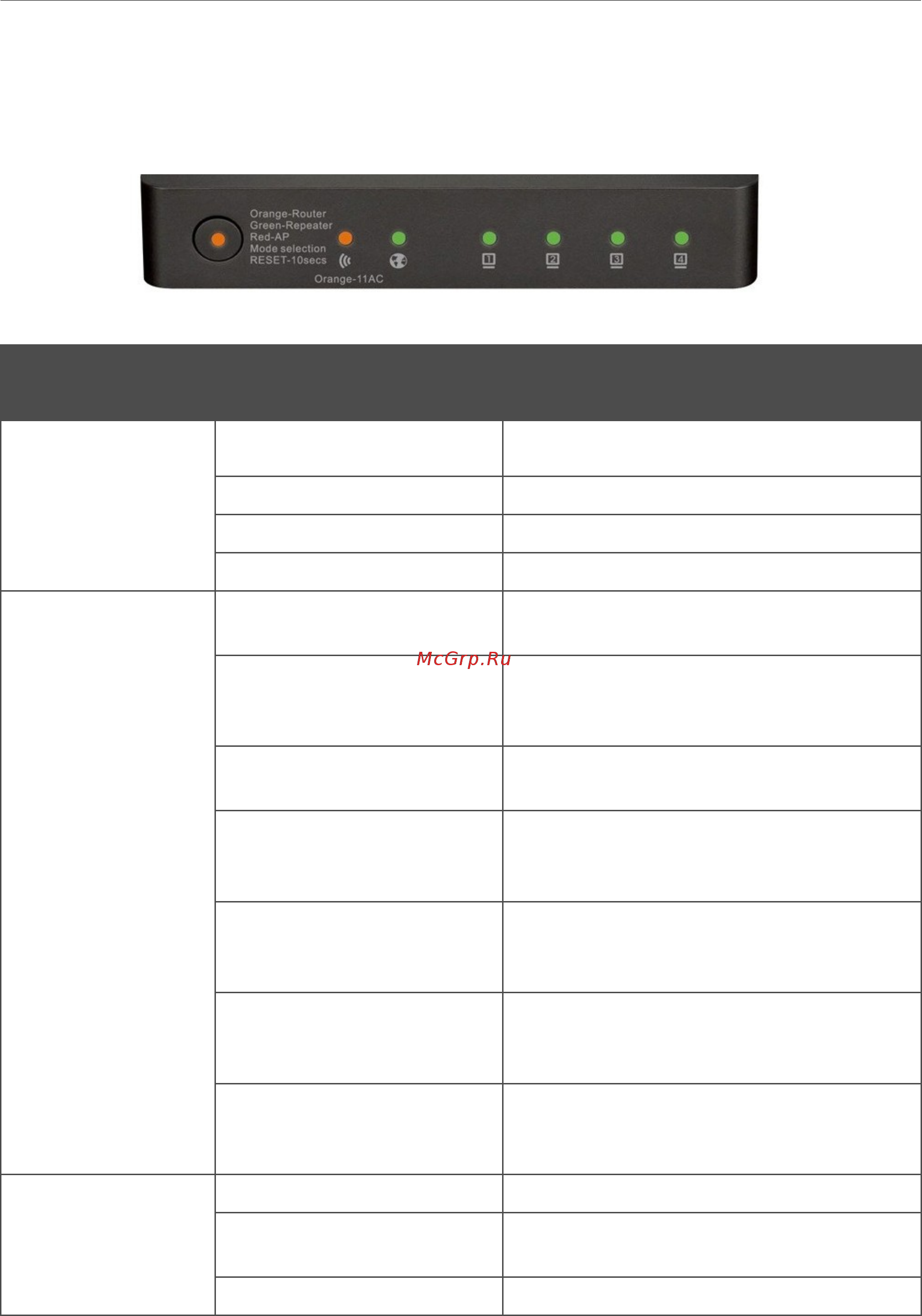

Рисунок 1. Вид передней панели DIR-806A.
Светодиодный
индикатор
Режим Значение
Режим работы
Горит постоянно
(оранжевый)
Режим маршрутизатора включен.
Горит постоянно (красный)
Режим точки доступа включен.
Горит постоянно (зеленый)
Функция «клиент» включена.
Не горит
Питание отключено.
Беспроводная сеть
Горит постоянно (зеленый)
Беспроводная сеть диапазона 2,4 ГГц
включена.
Мигает (зеленый)
WLAN-интерфейс беспроводной сети
диапазона 2,4 ГГц активен (трафик в
одном из направлений).
Горит постоянно (красный)
Беспроводная сеть диапазона 5 ГГц
включена.
Мигает (красный)
WLAN-интерфейс беспроводной сети
диапазона 5 ГГц активен (трафик в
одном из направлений).
Горит постоянно
(оранжевый)
Беспроводная сеть диапазона 2,4 ГГц и
беспроводная сеть диапазона 5 ГГц
включены.
Мигает (зеленый/красный)
WLAN-интерфейс соответствующего
диапазона активен (трафик в одном из
направлений).
Не горит
Беспроводная сеть диапазона 2,4 ГГц и
беспроводная сеть диапазона 5 ГГц
выключены.
Интернет
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Не горит
Кабель не подключен.
Страница 16 из 246
