DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
WAN-соединение типа PPPoE
Для создания соединения типа PPPoE нажмите кнопку Добавить на странице Сеть / WAN.
На открывшейся странице выберите значение PPPoE в списке Тип соединения и задайте
необходимые параметры.

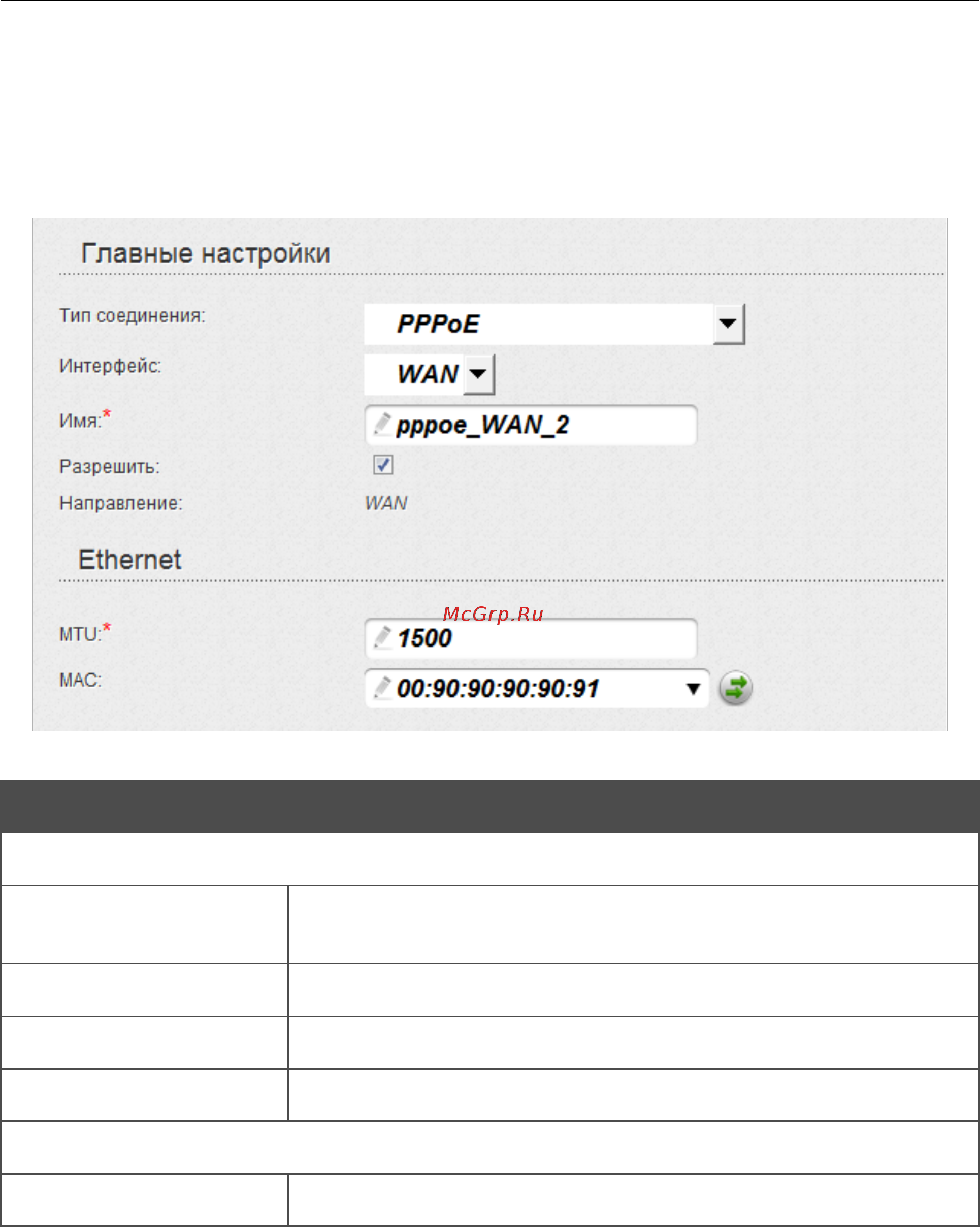

Рисунок 72. Страница добавления соединения. Разделы Главные настройки и Ethernet.
Параметр Описание
Главные настройки
Интерфейс
Физический или виртуальный интерфейс, к которому будет
привязано создаваемое соединение.
Имя
Название соединения для удобной идентификации.
Разрешить Установите флажок, если хотите включить данное соединение.
Направление
Направление данного соединения.
Ethernet
MTU
Максимальный размер пакета, передаваемого интерфейсом.
Страница 98 из 246
