DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Маршрутизация
На странице Дополнительно / Маршрутизация Вы можете добавить в систему
статические маршруты (маршруты к сетям, не присоединенным непосредственно к
устройству, но доступным через его интерфейсы).

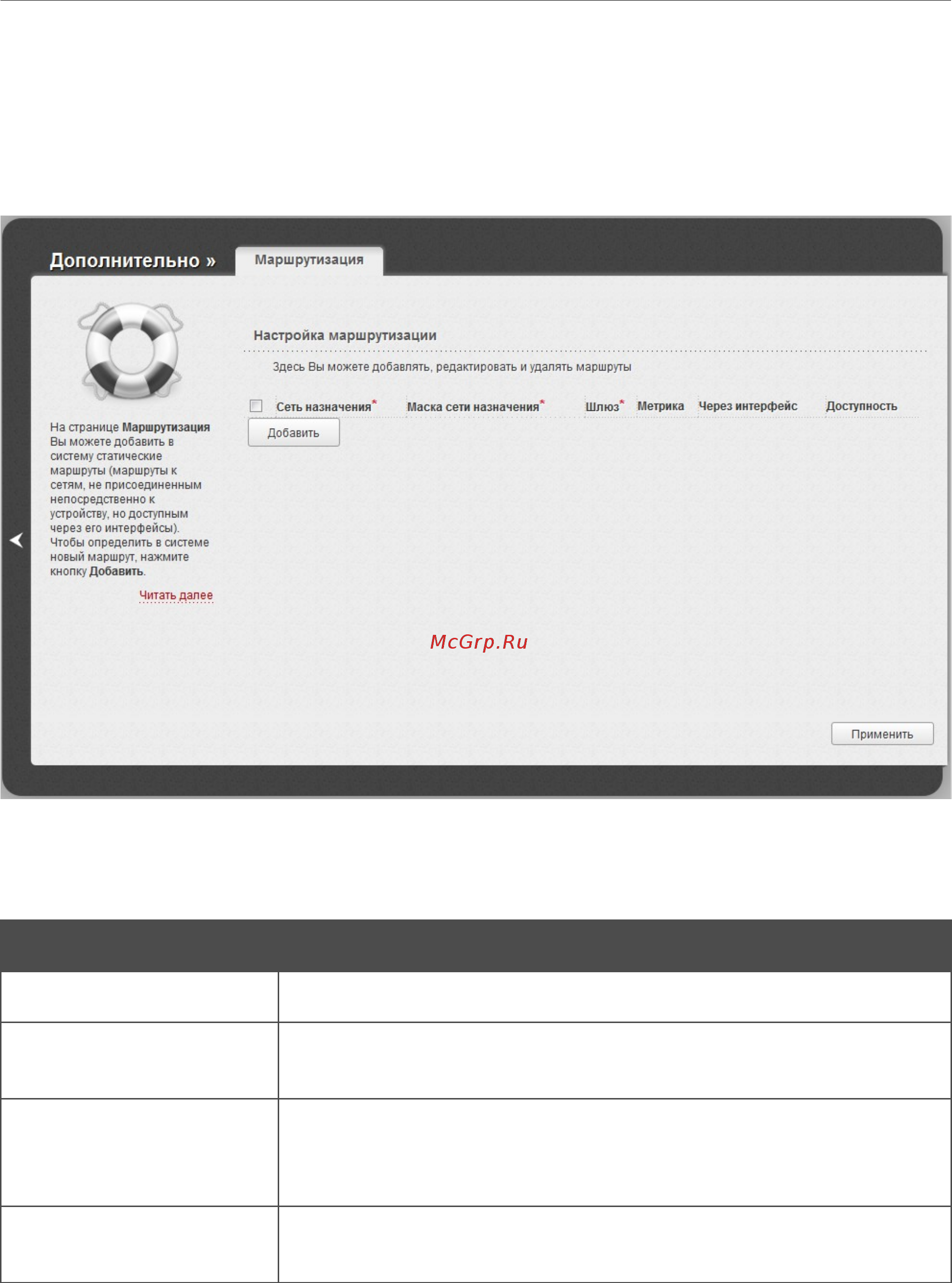

Рисунок 108. Страница Дополнительно / Маршрутизация.
Чтобы определить в системе новый маршрут, нажмите кнопку Добавить. В отобразившейся
строке Вы можете задать следующие параметры:
Параметр Описание
Сеть назначения
Сеть, к которой прописывается данный маршрут.
Маска сети
назначения
Маска сети, к которой прописывается данный маршрут.
Шлюз
IP-адрес, через который доступна сеть назначения. Поле
доступно, если в списке Через интерфейс данной строки
выделено значение <Автоматически>.
Метрика
Метрика маршрута. Чем меньше значение данного поля, тем
выше приоритет маршрута. Необязательный параметр.
Страница 156 из 246
