DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Активные сессии
Страница Статус / Активные сессии отображает информацию о текущих сессиях в сети
маршрутизатора. Для каждой сессии отображается протокол обмена сетевыми пакетами, IP-
адрес и порт отправителя, а также IP-адрес и порт получателя.

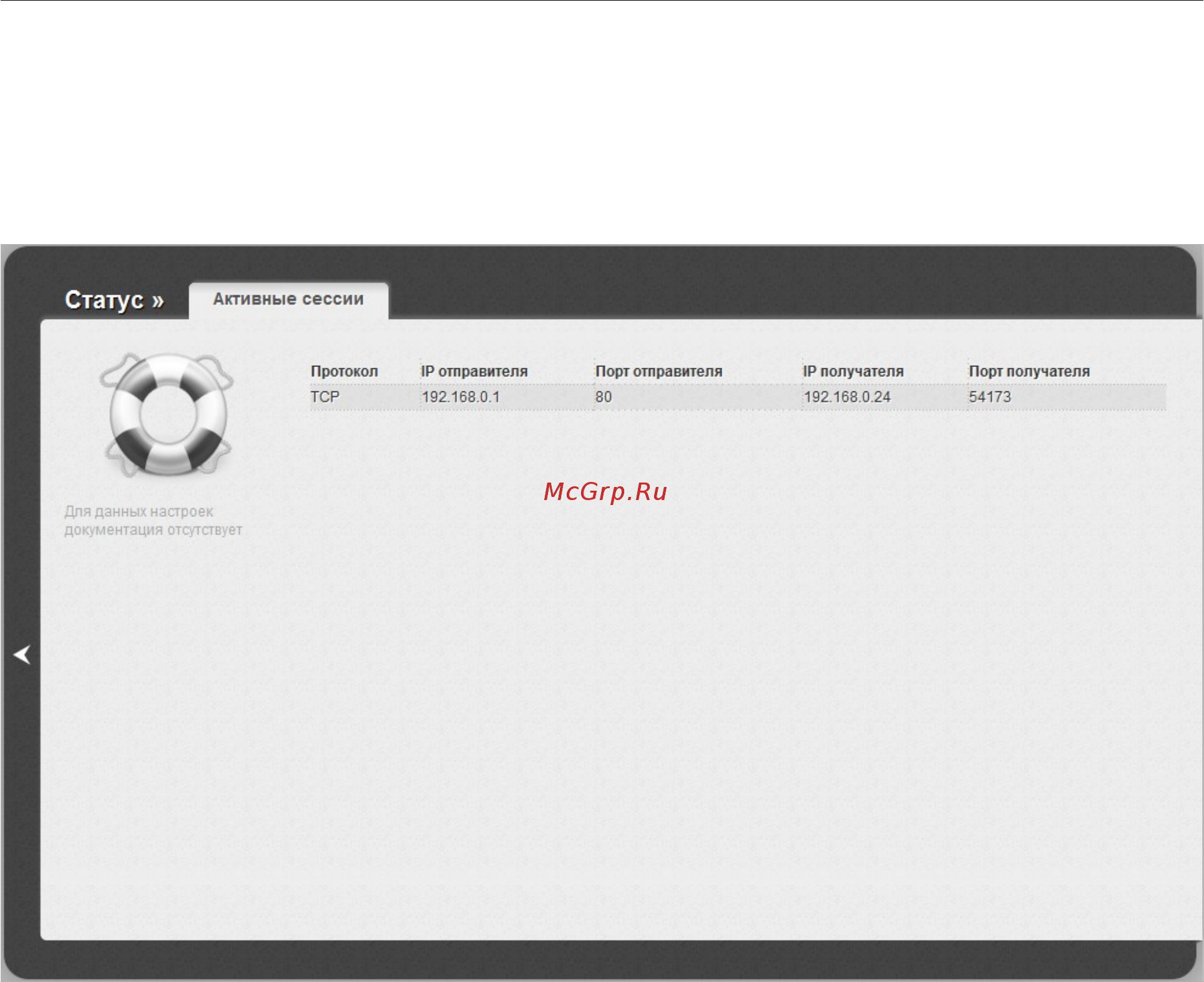

Рисунок 70. Страница Статус / Активные сессии.
Страница 96 из 246
