DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме точки
доступа
Сеть
В данном разделе меню Вы можете настроить основные параметры локальной сети
маршрутизатора.
LAN
Чтобы настроить локальный интерфейс маршрутизатора, перейдите на страницу Сеть /
LAN.

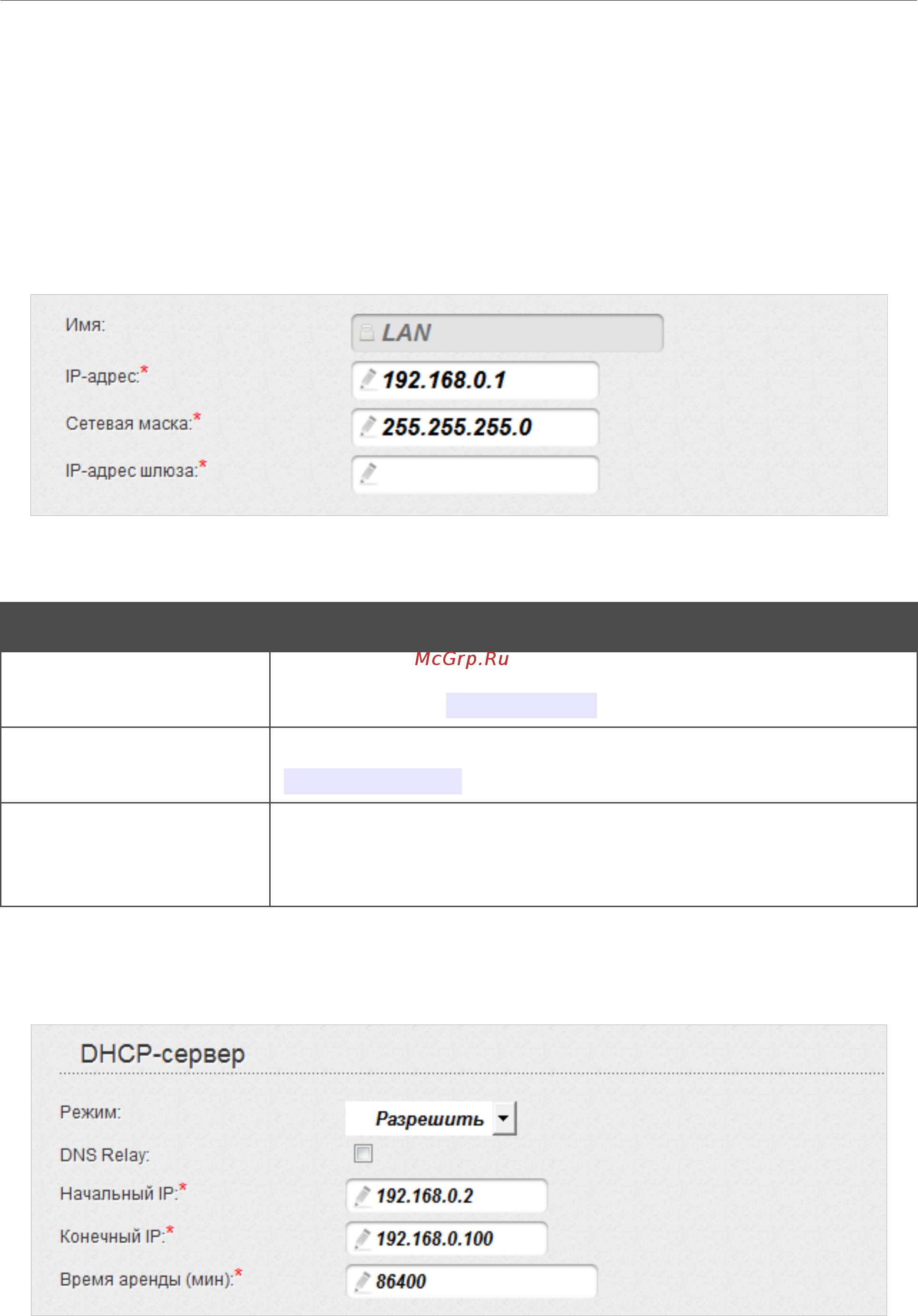

Рисунок 139. Основные параметры локального интерфейса.
Если необходимо, измените основные параметры локального интерфейса.
Параметр Описание
IP-адрес
IP-адрес маршрутизатора в локальной подсети. По умолчанию
задано значение 192.168.0.1.
Сетевая маска
Маска локальной подсети. По умолчанию задано значение
255.255.255.0.
IP-адрес шлюза
IP-адрес шлюза для клиентов маршрутизатора. Если данное
поле не заполнено, клиенты используют IP-адрес
маршрутизатора в качестве адреса шлюза.
После задания всех необходимых значений нажмите кнопку Применить.
В разделе DHCP-сервер Вы можете настроить встроенный DHCP-сервер маршрутизатора.
По умолчанию в режиме точки доступа DHCP-сервер выключен.
Рисунок 140. Раздел для настройки DHCP-сервера.
Страница 199 из 246
