DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Мастер настройки виртуального сервера
Чтобы создать виртуальный сервер, который позволит Вам перенаправлять входящий
Интернет-трафик на определенный IP-адрес в локальной сети, нажмите ссылку Мастер
настройки виртуального сервера в разделе Межсетевой экран.

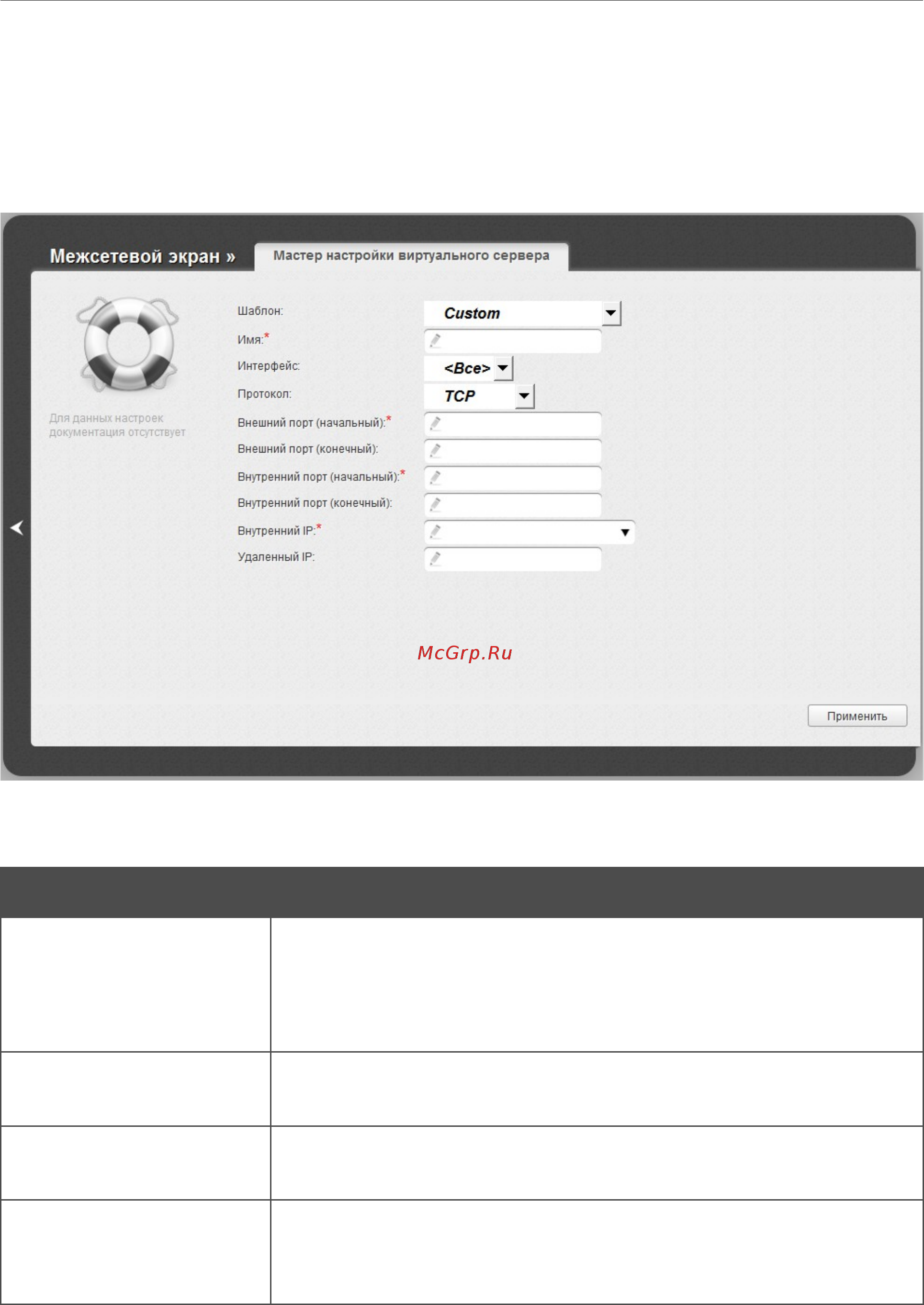

Рисунок 64. Страница добавления виртуального сервера.
На открывшейся странице Вы можете задать следующие параметры:
Параметр Описание
Шаблон
В раскрывающемся списке выберите один из приведенных
шаблонов виртуальных серверов или выберите значение
Custom (пользовательский), чтобы самостоятельно определить
параметры виртуального сервера.
Имя
Введите название виртуального сервера для удобной
идентификации. Может быть произвольным.
Интерфейс
Выберите соединение, к которому будет привязан создаваемый
виртуальный сервер.
Протокол
Протокол, который будет использовать создаваемый
виртуальный сервер. Выберите необходимое значение из
раскрывающегося списка.
Страница 89 из 246
