DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
ГЛАВА 4. НАСТРОЙКА УСТРОЙСТВА В РЕЖИМЕ
МАРШРУТИЗАТОРА
Click'n'Connect
Чтобы настроить подключение к сети Интернет (WAN-соединение), нажмите ссылку
Click'n'Connect в разделе Сеть.

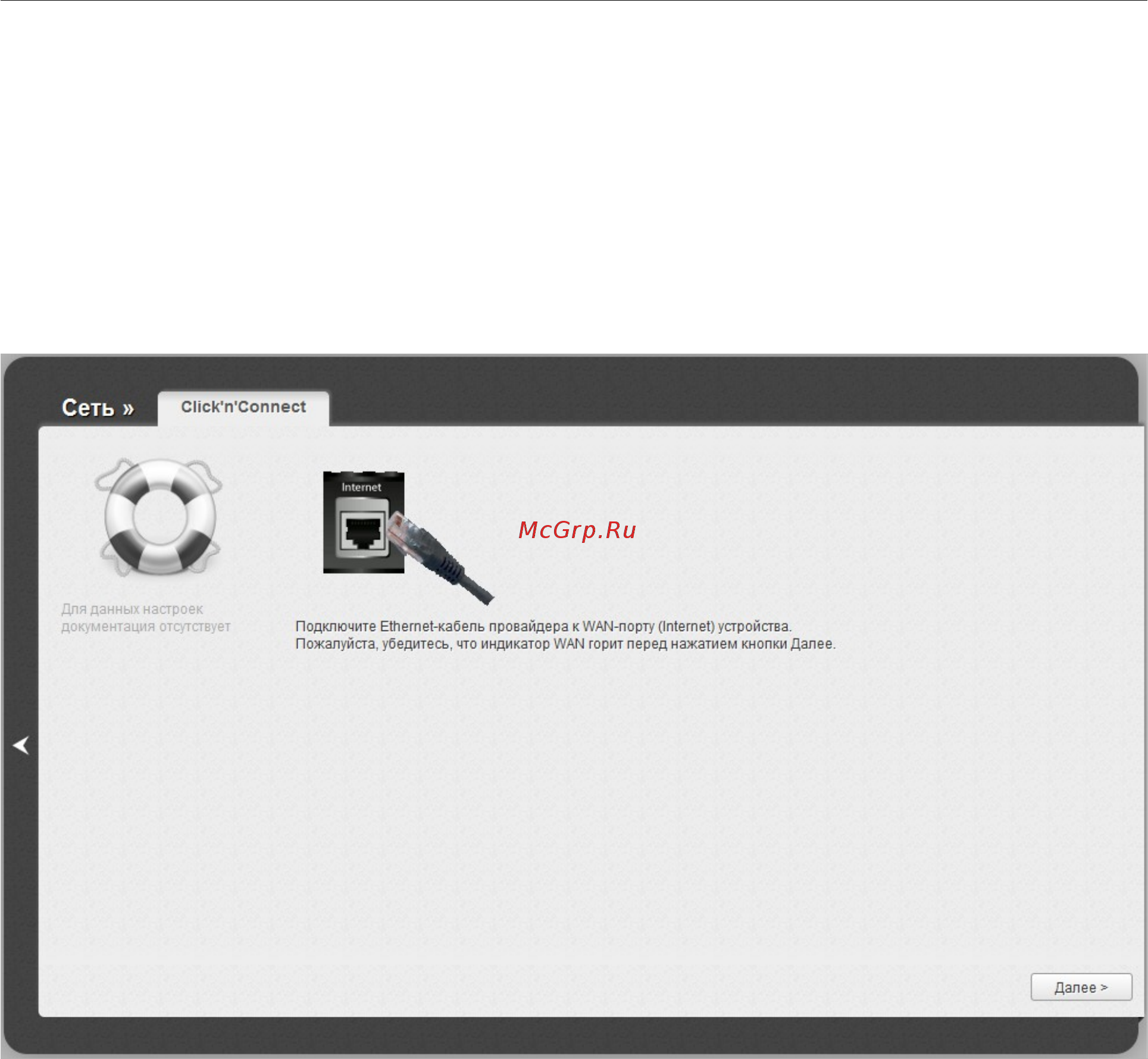

Рисунок 27. Настройка подключения к сети Интернет.
Подключите Ethernet-кабель, предоставленный Вашим провайдером, к WAN-порту
маршрутизатора. Проверьте состояние соответствующего светодиодного индикатора (должен
гореть индикатор Интернет).
Чтобы продолжить, нажмите кнопку Далее.
Страница 47 из 246
