DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Создание WAN-соединения
Соединение типа PPPoE

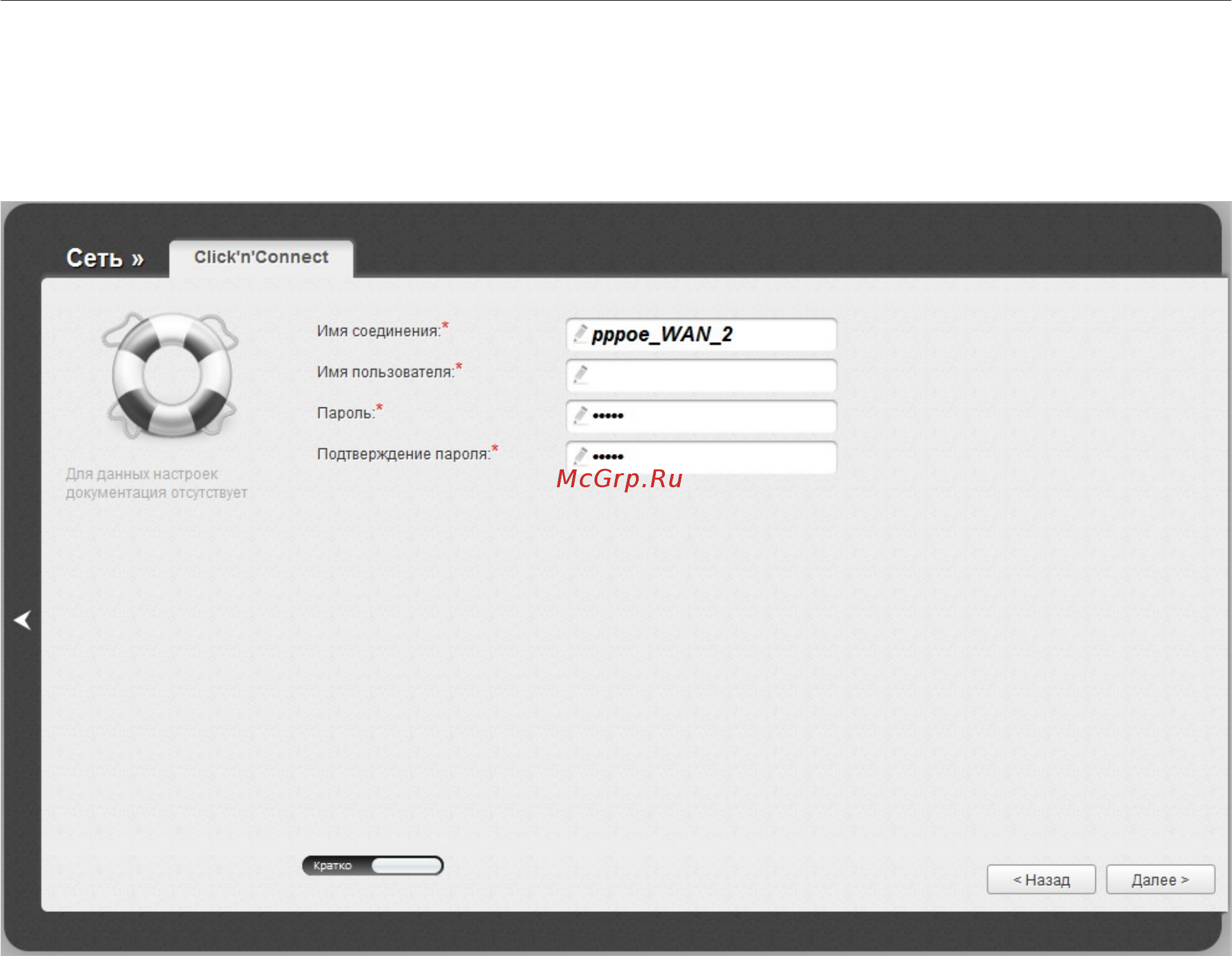

Рисунок 29. Настройка WAN-соединения типа PPPoE.
В поле Имя соединения задайте название соединения для удобной идентификации.
В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение
пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.
Как правило, указанных параметров достаточно для настройки соединения выбранного типа.
Если Вам необходимо задать дополнительные параметры, откройте экспертный режим
настроек. Для этого используйте переключатель в левом нижнем углу страницы.
Страница 49 из 246
