DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Соединение типа PPTP + Статический IP или L2TP + Статический IP

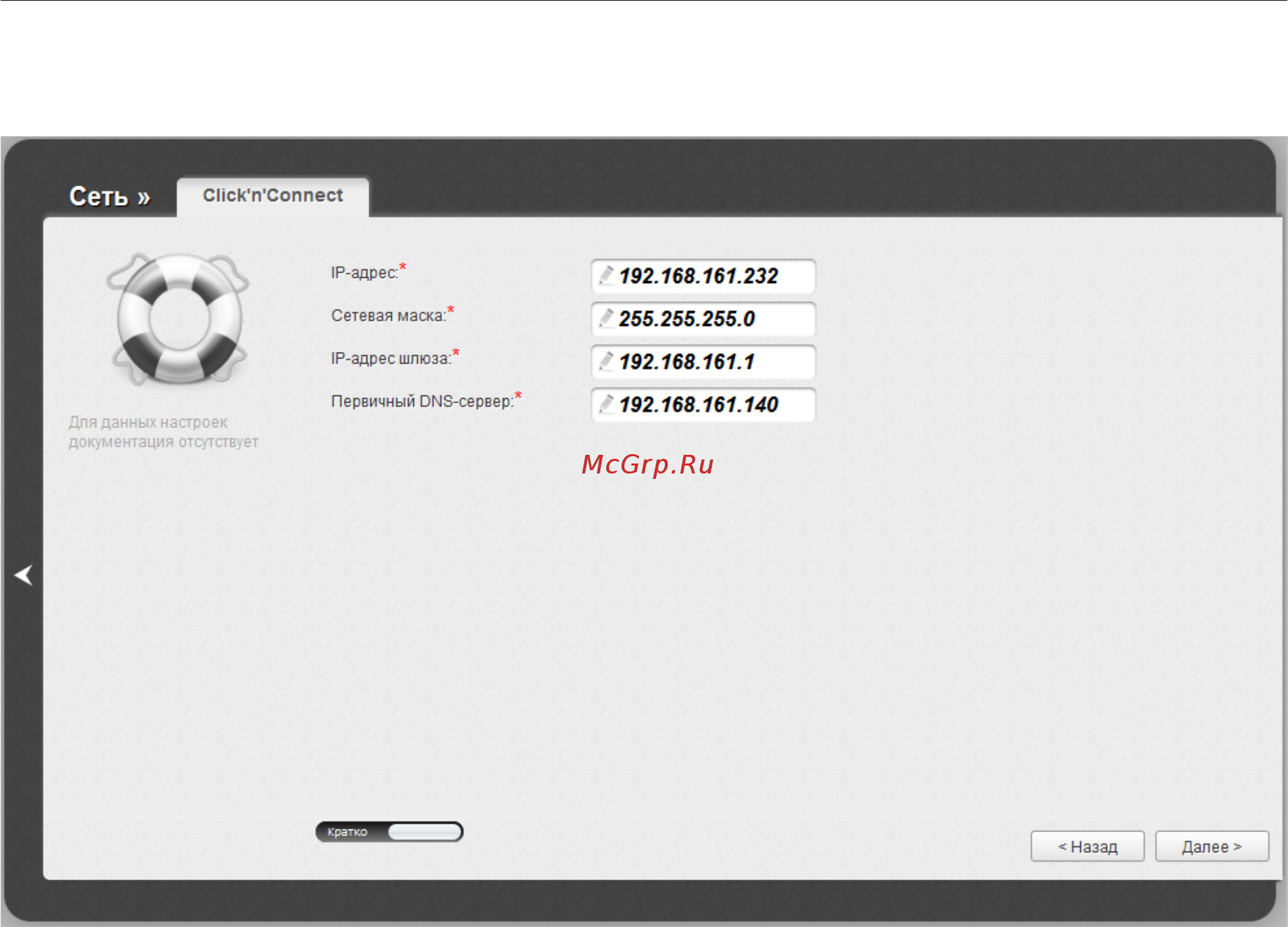

Рисунок 39. Настройка WAN-соединения типа PPTP + Статический IP.
Заполните поля IP-адрес и Сетевая маска.
В поле IP-адрес шлюза введите IP-адрес шлюза, используемого данным соединением.
В поле Первичный DNS-сервер введите адрес первичного DNS-сервера.
Как правило, указанных параметров достаточно для настройки незащищенного соединения
выбранного типа. Если Вам необходимо задать дополнительные параметры, откройте
экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу
страницы.
Страница 62 из 246
