DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора

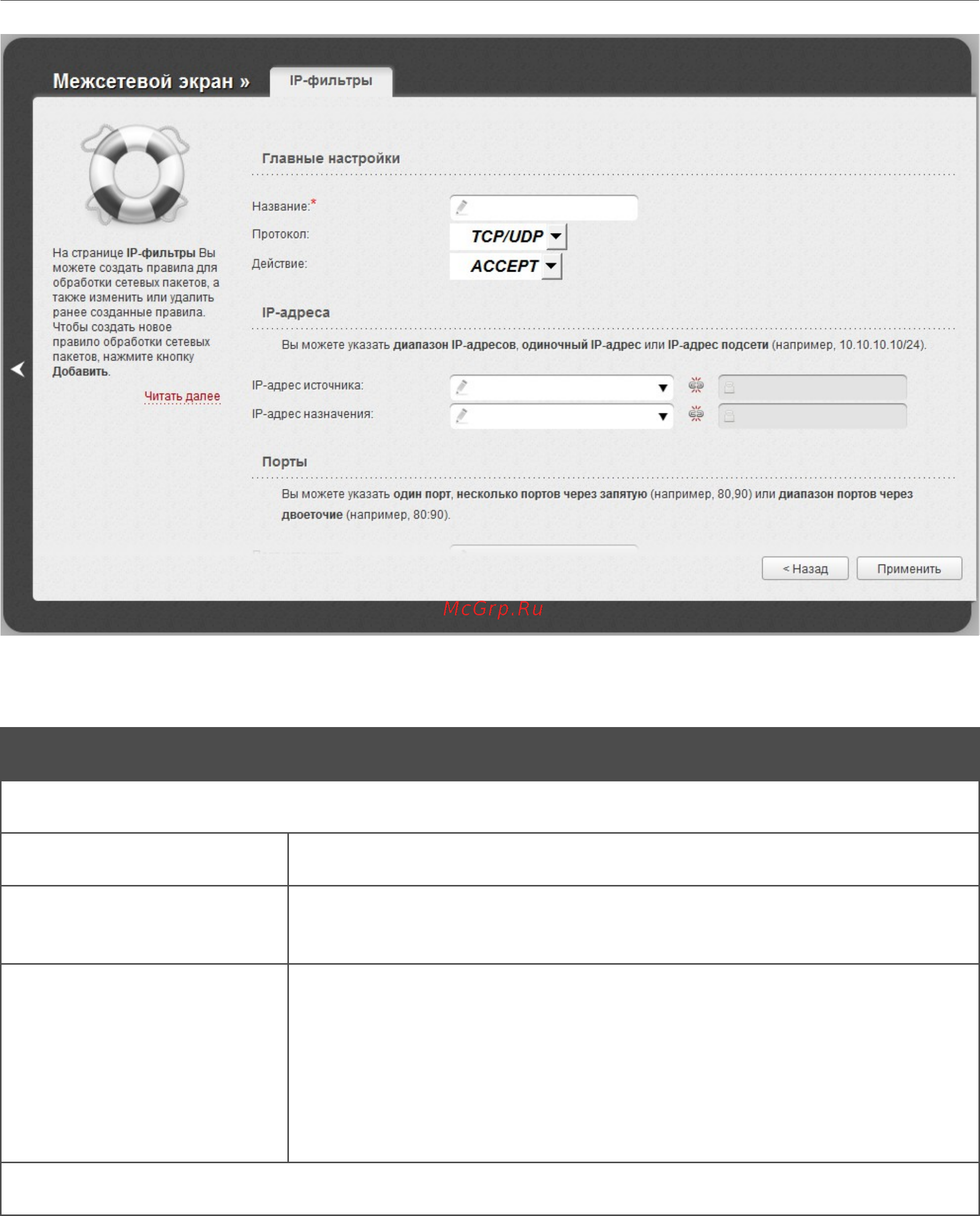

Рисунок 114. Страница добавления правила для обработки сетевых пакетов.
Вы можете задать следующие параметры:
Параметр Описание
Главные настройки
Название Название правила для удобной идентификации.
Протокол
Протокол для передачи сетевых пакетов. Выберите необходимое
значение из раскрывающегося списка.
Действие
Действие, которое выполняет данное правило.
ACCEPT – разрешает передачу пакетов в соответствии с
критериями, заданными правилом.
DROP – запрещает передачу пакетов в соответствии с
критериями, заданными правилом.
IP-адреса
Страница 166 из 246
