DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора

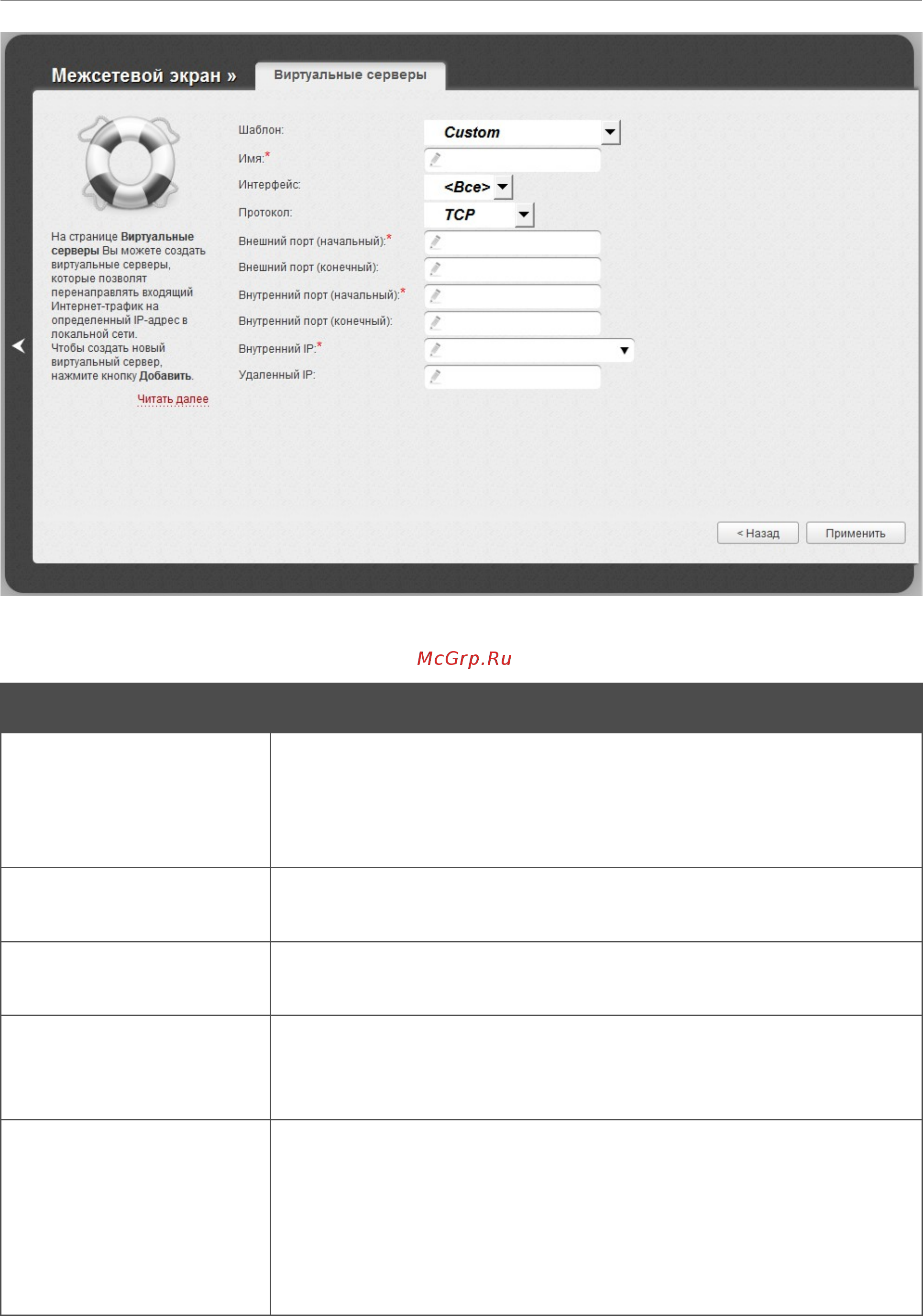

Рисунок 116. Страница добавления виртуального сервера.
Вы можете задать следующие параметры:
Параметр Описание
Шаблон
В раскрывающемся списке выберите один из приведенных
шаблонов виртуальных серверов или выберите значение
Custom (пользовательский), чтобы самостоятельно определить
параметры виртуального сервера.
Имя
Название виртуального сервера для удобной идентификации.
Может быть произвольным.
Интерфейс
Соединение, к которому будет привязан создаваемый
виртуальный сервер.
Протокол
Протокол, который будет использовать создаваемый
виртуальный сервер. Выберите необходимое значение из
раскрывающегося списка.
Внешний порт
(начальный)/
Внешний порт
(конечный)
Порт маршрутизатора, трафик с которого будет
переадресовываться на IP-адрес, определяемый в поле
Внутренний IP. Задайте начальное и конечное значения
диапазона портов. Если необходимо указать только один порт,
задайте его в поле Внешний порт (начальный) и не
заполняйте поле Внешний порт (конечный).
