DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Настройка устройства в режиме точки
доступа
WPS
На странице Wi-Fi / WPS Вы можете активировать функцию безопасной настройки
беспроводной сети, а также выбрать способ установки беспроводной сети.
Функция WPS позволяет автоматически настроить защищенную беспроводную сеть.
Устройства, подключаемые к беспроводной сети маршрутизатора с помощью функции WPS,
должны поддерживать данную функцию.
!
Для использования этой функции необходимо заранее задать тип сетевой
аутентификации Open с выключенным шифрованием, WPA2-PSK или WPA-
PSK/WPA2-PSK mixed с методом шифрования AES (на соответствующей
диапазону закладке страницы Wi-Fi / Настройки безопасности ). Если для
диапазона беспроводной сети заданы другие настройки безопасности, элементы
закладки на странице Wi-Fi / WPS недоступны.

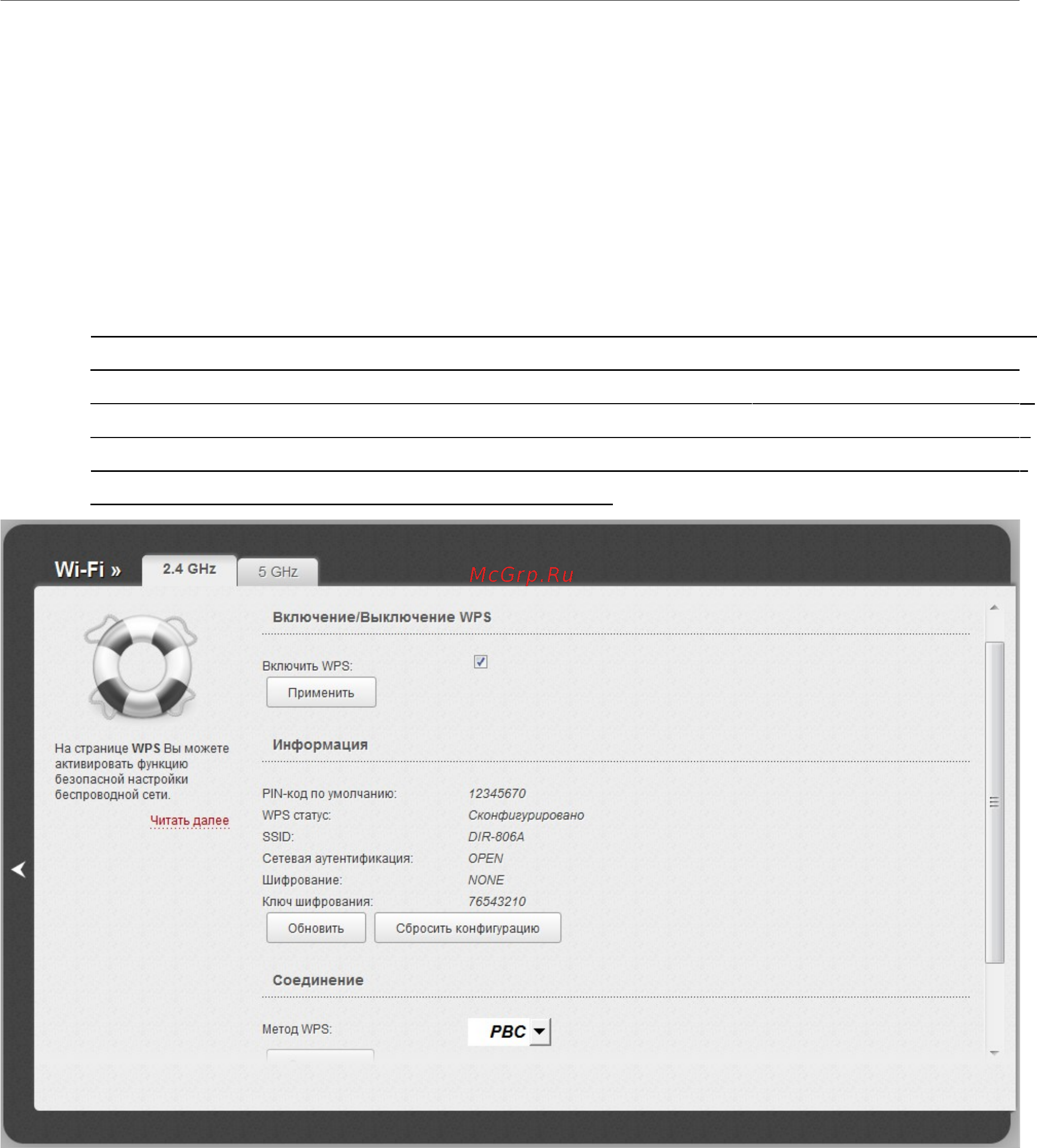

Рисунок 152. Страница для настройки функции WPS.
Страница 215 из 246
