DIR-806A Беспроводной многофункциональный маршрутизатор
с поддержкой 802.11ac (до 750 Мбит/с)
Руководство пользователя
Установка и подключение
маршрутизатора
Чтобы изменить параметры беспроводной сети маршрутизатора, щелкните левой кнопкой
мыши на названии беспроводной сети (правый столбец строки SSID). После нажатия
откроется страница Wi-Fi / Основные настройки (подробное описание страницы см. в
разделе Основные настройки, стр. 123).
Чтобы настроить подключение к сети Интернет, нажмите ссылку Click'n'Connect в разделе
Сеть (подробное описание мастера см. в разделе Click'n'Connect, стр. 47).
Чтобы настроить беспроводную сеть маршрутизатора, нажмите ссылку Мастер настройки
беспроводной сети в разделе Wi-Fi (подробное описание мастера см. в разделе Мастер
настройки беспроводной сети, стр. 84).
Чтобы настроить доступ из сети Интернет к web-серверу, находящемуся в Вашей локальной
сети, нажмите ссылку Мастер настройки виртуального сервера в разделе
Межсетевой экран (подробное описание мастера см. в разделе Мастер настройки
виртуального сервера, стр. 89).
Чтобы настроить маршрутизатор для использования IPTV-приставки, нажмите ссылку
Мастер настройки IPTV в разделе IP телевидение (подробное описание мастера см. в
разделе Мастер настройки IPTV, стр. 91).
Чтобы задать все параметры маршрутизатора самостоятельно, не используя Мастера
настроек, нажмите ссылку Расширенные настройки в правом нижнем углу страницы.

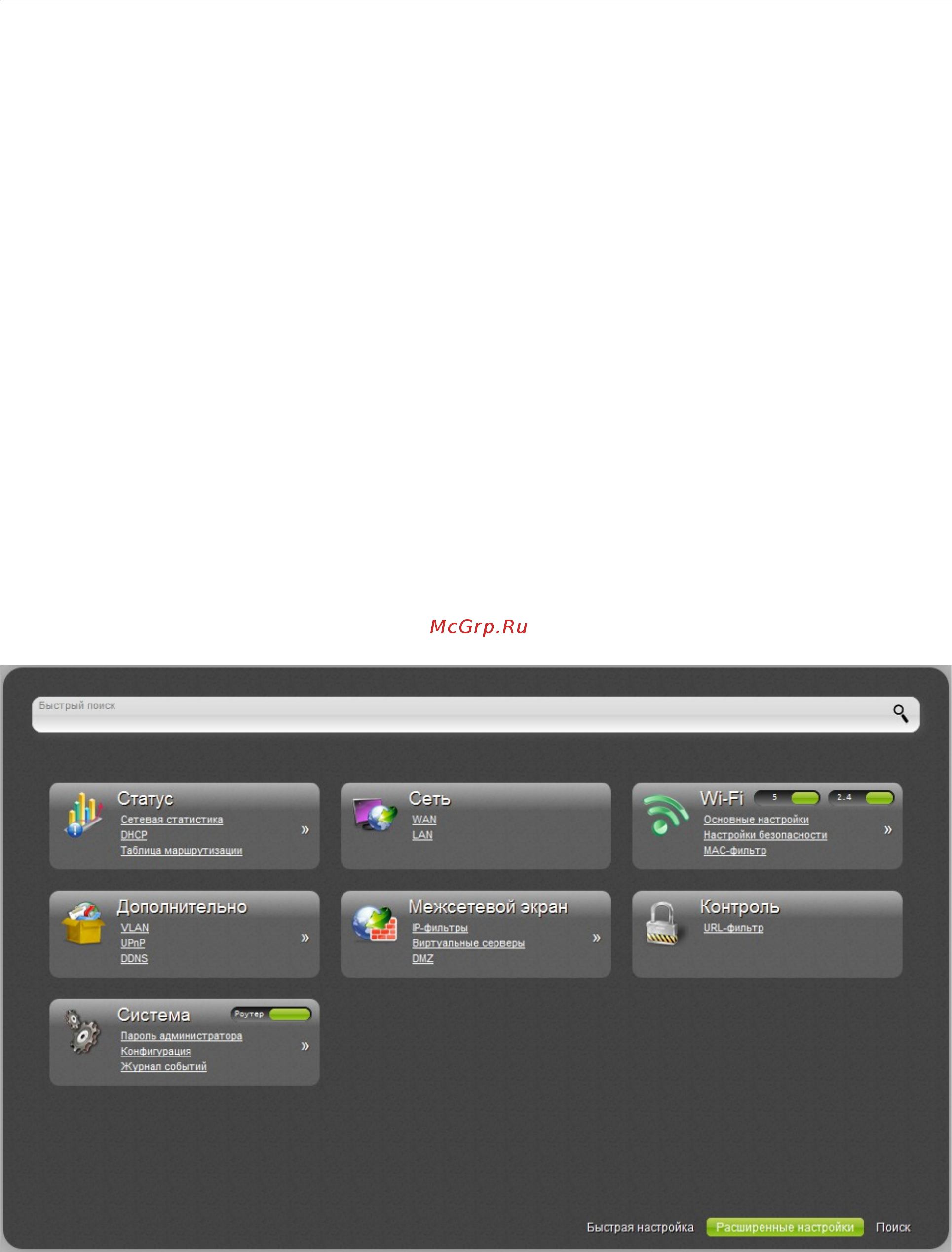

Рисунок 22. Страница расширенных настроек маршрутизатора.
На страницах раздела Статус представлены данные, отображающие текущее состояние
маршрутизатора (описание страниц см. в разделе Статус, стр. 92).
Страница 39 из 246
