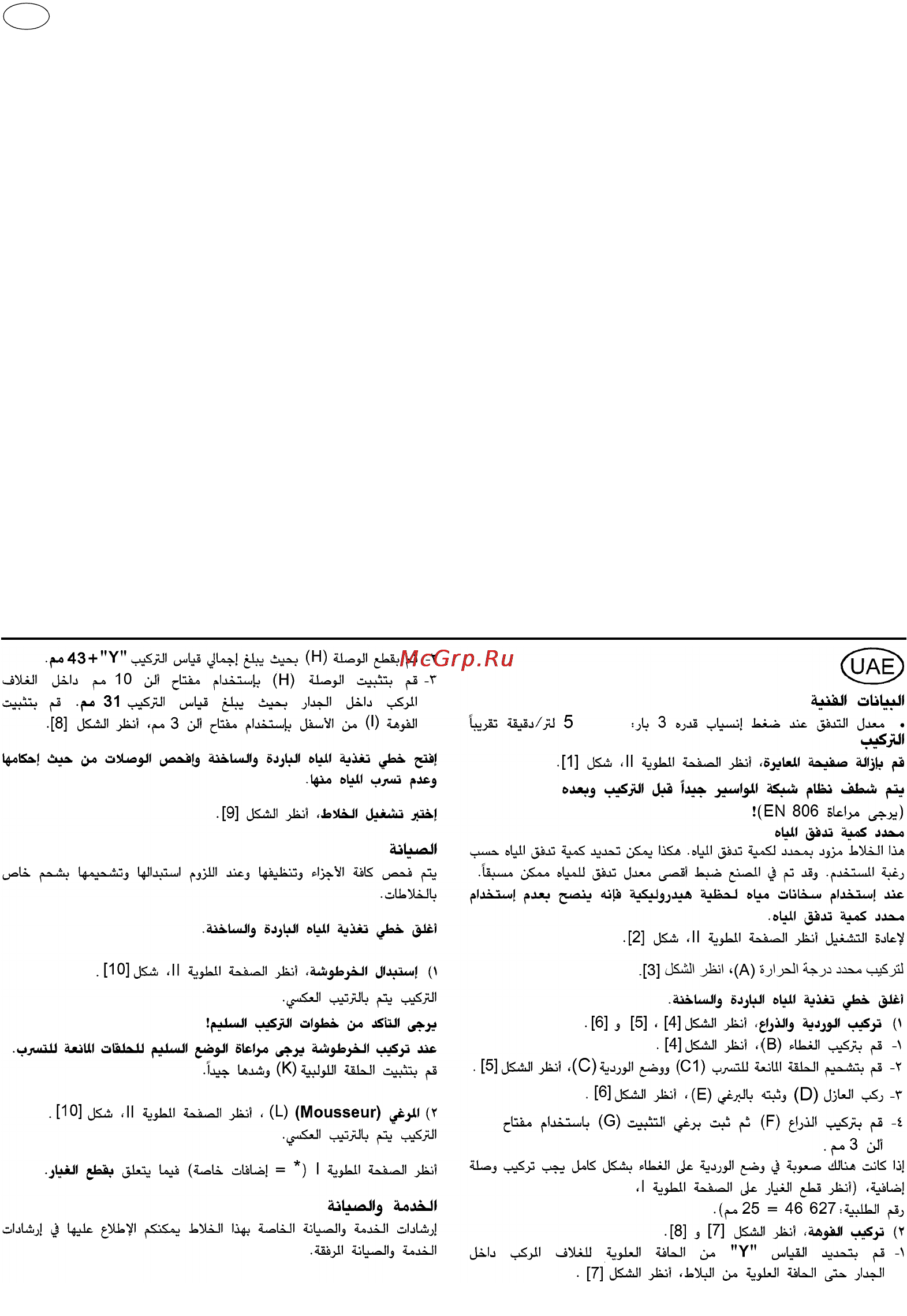

6
PL
Dane techniczne
•Natężenie przepływu przy ciśnieniu 3 bar: ok. 5 l/min
Instalacja
Usunąć szablon montażowy, zob. strona rozkładana II rys. [1].
Przed instalacją i po niej dokładnie przepłukać przewody
rurowe (przestrzegać EN 806)!
Ogranicznik przepływu
Armatura wyposażona jest w ogranicznik przepływu wody.
Dzięki temu można bezstopniowo i indywidualnie ustawić
natężenie przepływu wody. Przepływ nastawiono fabrycznie
na wartość maksymalną.
Wykorzystanie funkcji ogranicznika przepływu wody
wpołączeniu z włączanymi ciśnieniowo przepływowymi
podgrzewaczami wody nie jest zalecane.
Włączanie, zob. strona rozkładana II, rys. [2].
Zamknąć doprowadzenie wody zimnej i gorącej.
I. Montaż ogranicznik temperatury wody (A), zob. rys. [3].
II. Montaż dźwigni i rozetki, zob. rys. [4], [5] i [6].
1. Wkręcić kołpak (B), zob. rys. [4].
2. Nasmarować uszczelkę (C1) i nasunąć rozetkę (C),
zob. rys. [5].
3. Założyć wkład zatrzaskowy (D) i zamocować przy użyciu
śruby (E), zob. rys. [6].
4. Osadzić dźwignię (F) i wkręcić trzpień gwintowany (G) przy
pomocy klucza imbusowego 3mm:
W przypadku, jeśli rozetki nie można wsunąć dostatecznie
daleko na kołpak, konieczne jest dodatkowo wmontowanie
elementu przedłużającego, (zob. części zamienne, strona
rozkładana I, nr kat.: 46 627 = 25mm).
III. Zamontować wylewkę, zob. rys. [7] i [8].
1. Wyznaczyć wymiar „Y” od górnej krawędzi korpusu
podtynkowego, aż do górnej krawędzi płytek, zob. rys. [7].
2. Skrócić złączkę podłączeniową (H) tak, aby ogólny wymiar
wyniósł „Y” + 43mm.
3. Wkręcić złączkę podłączeniową (H) do korpusu
podtynkowego przy użyciu klucza imbusowego 10mm tak,
aby ogólny wymiar wyniósł 31mm. Zamocować od dołu
wylewkę (I) przy użyciu klucza imbusowego 3mm,
zob. rys. [8].
Odkręcić zawory doprowadzenia wody zimnej i gorącej
oraz sprawdzić szczelność połączeń.
Sprawdzić działanie armatury, zob. rys. [9].
Konserwacja
Skontrolować wszystkie części, oczyścić i ewentualnie
wymienić, przesmarować specjalnym smarem do armatur.
Zamknąć doprowadzenie wody zimnej i gorącej.
I. Wymiana głowicy, zob. str. rozkładana II, rys. [10].
Montaż odbywa się w odwrotnej kolejności.
Zwrócić uwagę na prawidłowy montaż!
Podczas montażu głowicy zwrócić uwagę na prawidłowe
osadzenie uszczelek.
Nałożyć złączkę gwintową (K) i dokręcić.
II. Perlator (L), zob. strona rozkładana II, rys. [10].
Montaż odbywa się w odwrotnej kolejności.
Części zamienne, zob. strona rozkładana I (* = wyposażenie
dodatkowe).
Pielęgnacja
Wskazówki dotyczące pielęgnacji armatury zamieszczono
wzałączonej instrukcji pielęgnacji.
