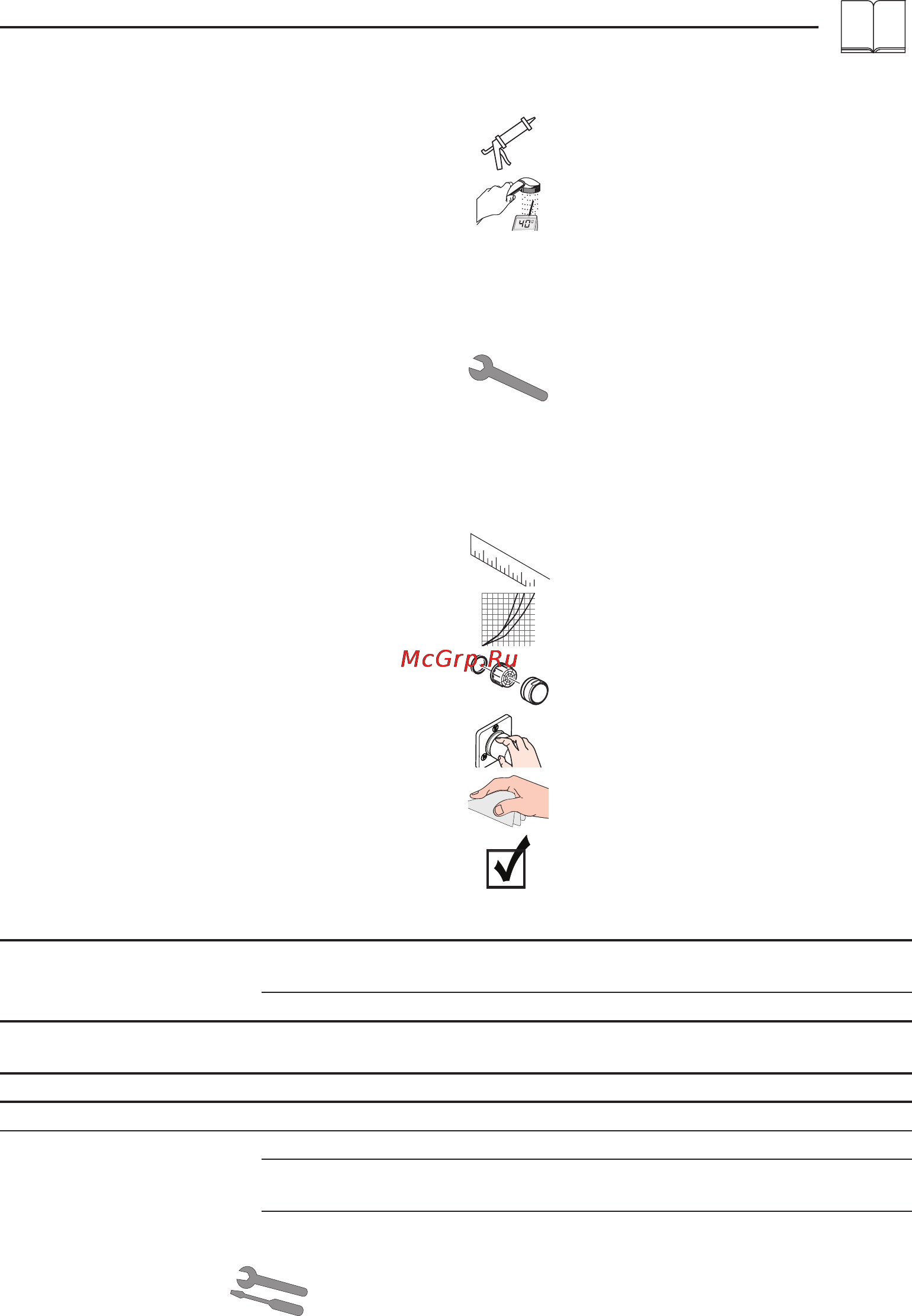

![HansGrohe focus e2 31960000 [11/40] Česky](/views2/1170425/page11/bgb.png)
Montáž viz strana 31
Porucha Příčina Odstranění
Málo vody - Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
Armatura jde ztěžka
- Kartuše je vadná, zanesená·vodním
kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Nízká teplota teplé vody
- Špatně nastavená zarážka pro teplou vodu
- Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Sítko na zachycování nečistot je
zanesené
- Vyčistit případně vyměnit sítko
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
Zkušební značka (viz strana 40)
Čištění
viz přiložená brožura.
Ovládání (viz strana 38)
Servisní díly (viz strana 36)
Diagram průtoku
(viz strana 34)
Rozmìry (viz strana 34)
Údržba (viz strana 40)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 39. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Česky
11
