HansGrohe focus e2 31960000 [3/40] Montage voir page 31
![HansGrohe focus e2 31960000 [3/40] Montage voir page 31](/views2/1170425/page3/bg3.png)
Montage voir page 31
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Température d’eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de
température
La chauffe-eau instantané ne
s’allume pas
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Filtres encrassés - Nettoyez / changez les filtres
- Clapet anti-retour bloque - Changez le clapet antiretour
Classification acoustique et
débit (voir page 40)
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
38)
Pièces détachées (voir pages 36)
Diagramme du débit
(voir page 34)
Dimensions (voir page 34)
Entretien (voir page 40)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Etalonnage
Mitigeur avec limitation de la température:
voir la page 39 pour le réglage. Une
limitation de la température n’est pas
recommandée quand le mitigeur est
alimenté par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!

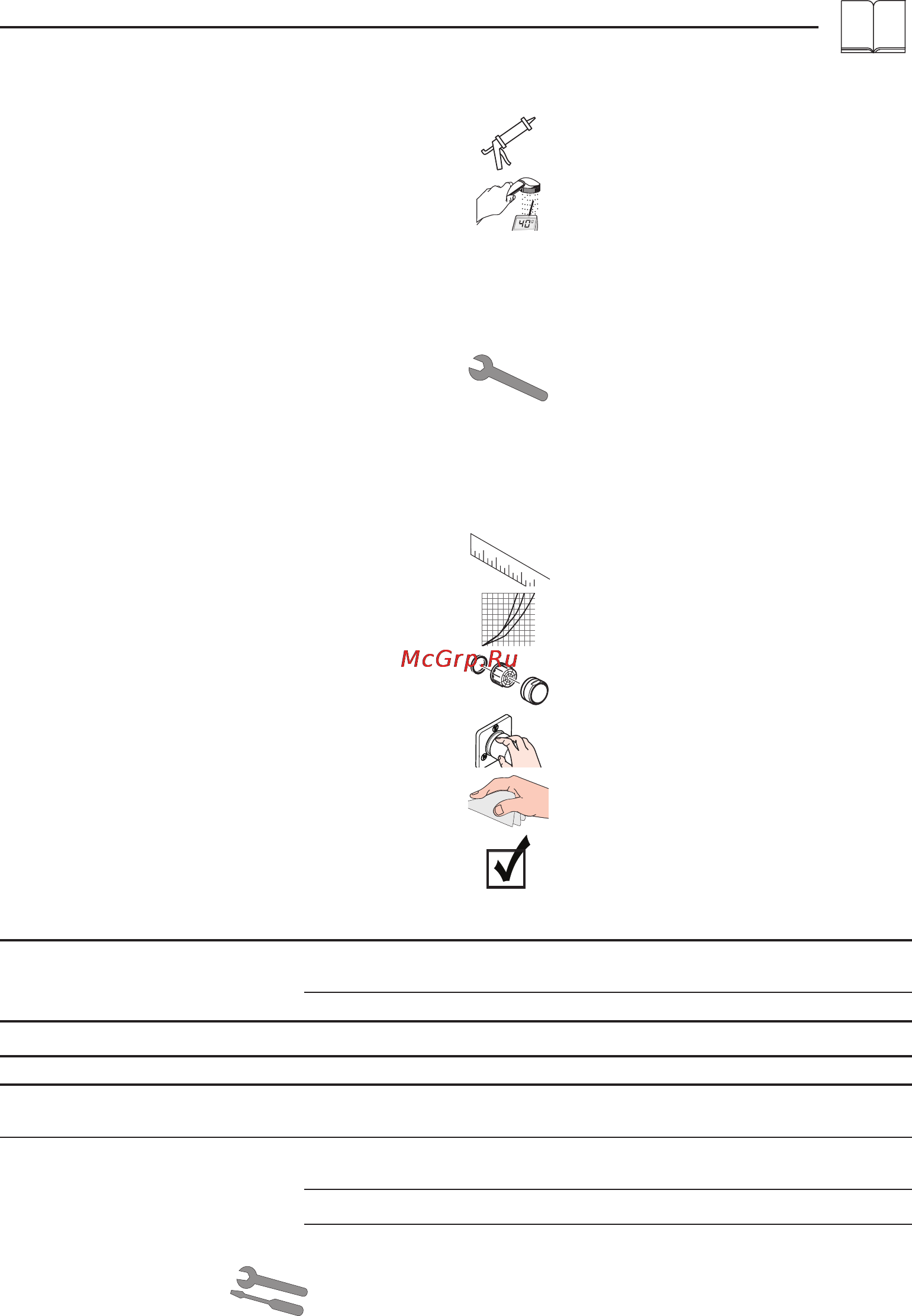

Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l’eau
potable!
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Français
3
