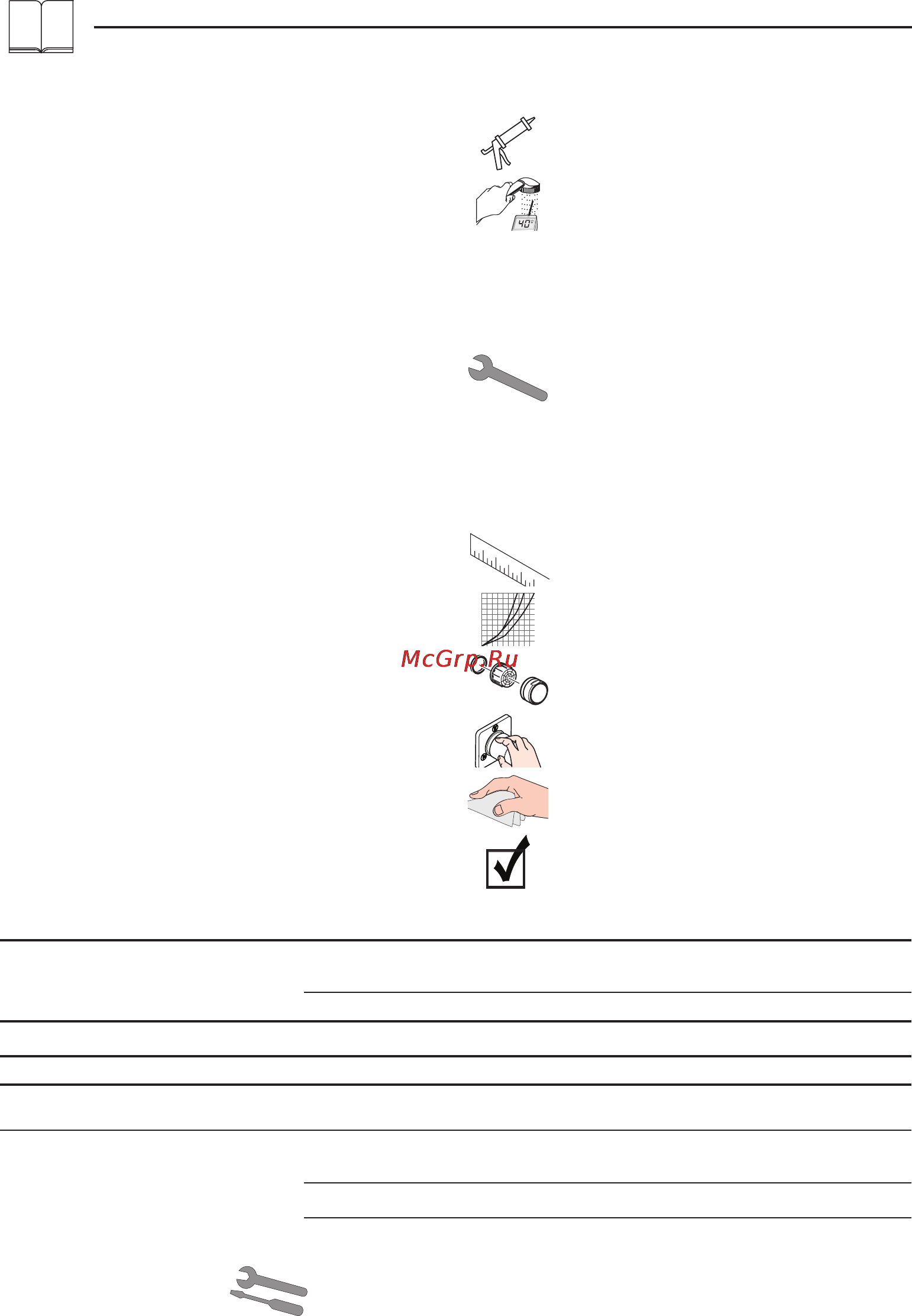

HansGrohe focus e2 31960000 [24/40] Paigaldamine vt lk 31
![HansGrohe focus e2 31960000 [24/40] Paigaldamine vt lk 31](/views2/1170425/page24/bg18.png)
Paigaldamine vt lk 31
Rike Põhjus Lahendus
Vähe vett - Duši sõeltihend must - Puhastage duši ja vooliku vaheline
sõeltihend
- Tagasilöögiklapp on kinni - Tagasilöögiklapp välja vahetada
Segisti käib raskelt - Tööelement on katkine, lubjastunud - Vahetage tööelement
Segisti tilgub - Tööelement on katkine - Vahetage tööelement
Sooja vee temperatuur liiga madal - Kuuma vee piirang valesti seatud - Seadke kuuma vee piirang
avatud süsteemi boiler ei lülitu sisse - Veehulga piirajat ei ole ära võetud - Odstranite omejevalnik pretoka iz
ročne prhe
- Filtrid määrdunud - Puhastage/vahetage filter
- Tagasilöögiklapp on kinni - Tagasilöögiklapp välja vahetada
Kontrollsertifikaat (vt lk 40)
Puhastamine
vt kaasasolevast brošüürist.
Kasutamine (vt lk 38)
Varuosad (vt lk 36)
Läbivooludiagramm
(vt lk 34)
Mõõtude (vt lk 34)
Hooldus (vt lk 40)
Tagasilöögiklappide toimimist tuleb
kooskõlas riiklike ja regionaalsete
määrustega regulaarselt kontrollida
vastavalt standardile DIN EN 1717 (DIN
1988 - kord aastas).
Reguleerimine
Ühe juhtkangiga segisti kuuma vee piiraja
reguleerimise kohta vt lk 39. Läbivoolu
boilerite puhul pole reguleerimine
soovitatav.
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida
transpordikahjustuste osas Pärast paigaldamist ei
tunnustata enam transpordi- või pinnakahjustuste
kaebuseid.
• Seadmestiku paigaldamine, läbipesu ja kontrollimine
peab toimuma vastavalt kehtivatele normidele.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 – 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 80°C
Soovitatav kuuma vee temperatuur: 65°C
Termiline desinfektsioon: maks. 70°C / 4 min
tagasivooluklapp
Toode on ette nähtud eranditult joogivee jaoks!
Hansgrohe segisteid võib kasutada koos hüdrauliliselt
ja termiliselt juhitavate boileritega, kui vee surve on
vähemalt 0,15 MPa.
Estonia
24
