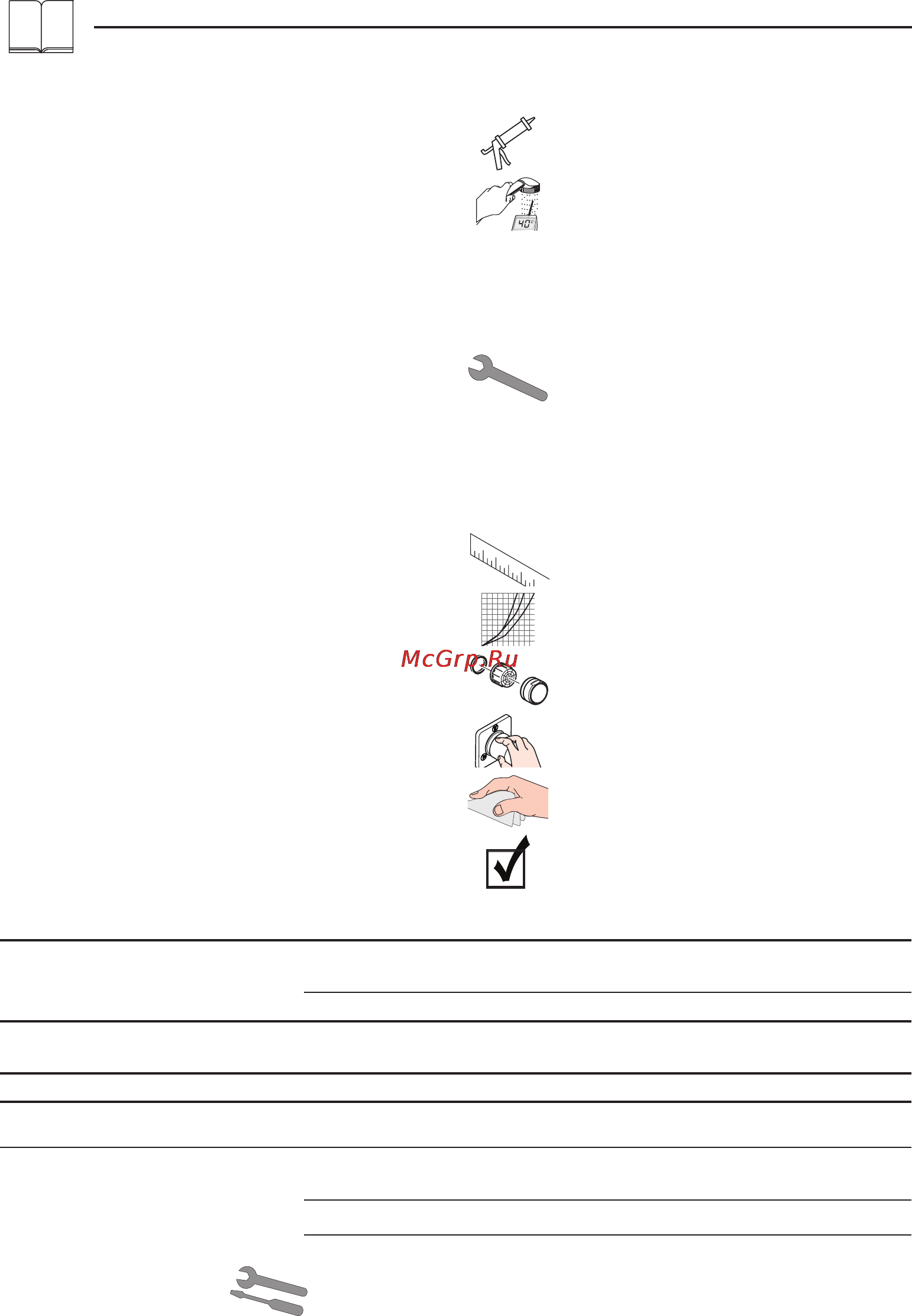

![HansGrohe focus e2 31960000 [20/40] Montajı bakınız sayfa 31](/img/pdf.png)
HansGrohe focus e2 31960000 [20/40] Montajı bakınız sayfa 31
![HansGrohe focus e2 31960000 [20/40] Montajı bakınız sayfa 31](/views2/1170425/page20/bg14.png)
Montajı Bakınız sayfa 31
arıza sebep yardım
Az su geliyor - Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki
hortumu yıkayın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş
olabilir
- Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor - El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
- Akım limitleyiciyi el duşundan
çıkartın
- Filtre tıkanmış olabilir - Filtreyi temizleyin yada çıkartın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
Kontrol işareti (Bakınız sayfa 40)
Temizleme
birlikte verilen broşür
Kullanımı (Bakınız sayfa 38)
Yedek Parçalar (Bakınız sayfa 36)
Akış diyagramı
(Bakınız sayfa 34)
Ölçüleri (Bakınız sayfa 34)
Bakım (Bakınız sayfa 40)
DIN EN 1717 ve ulusal standartlar
doğrultusunda Çek valfler düzenli olarak
kontrol edilmelidir. ( en az yılda bir kez)
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 39. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısı önerilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Türkçe
20
