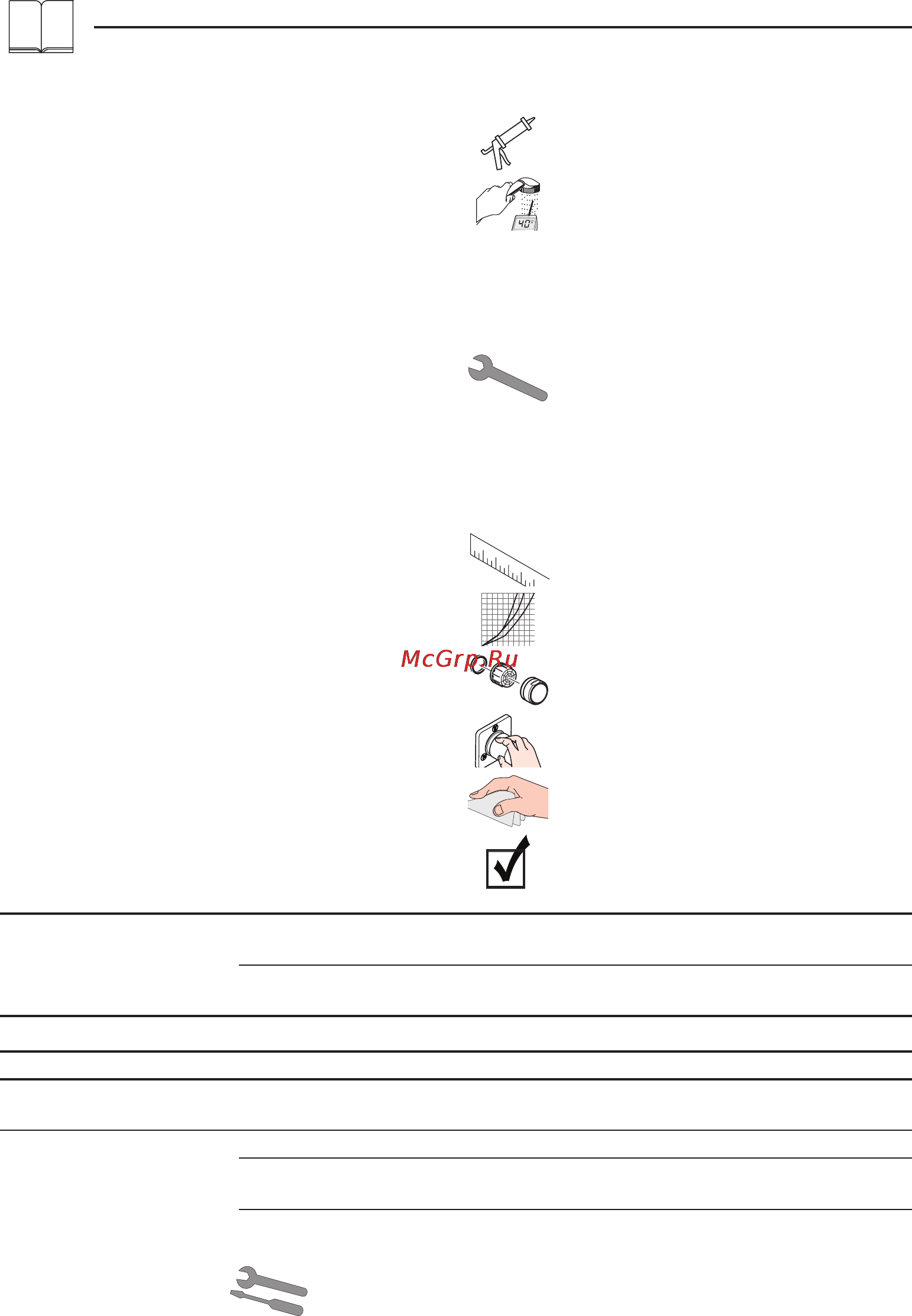

Монтаж вижте стр. 31
Неизправност Причина Помощ
Малко вода - Замърсено е уплътнението с цедка на
разпръсквателя
- Почистете уплътнението с цедка
между разпръсквателя и маркуча
- Здраво стоящо приспособление за
предотвратяване на обратния поток
- Смяна на приспособлението за
предотвратяване на обратния поток
Трудно подвижна арматура - Дефектна гилза, покрита с варовик - Сменете гилзата
Арматурата капе - Дефектна гилза - Сменете гилзата
Твърде ниска температура
на водата
- Ограничението за топлата вода е грушно
настроена
- Настройте ограничението за топлата
вода
Проточният нагревател не се
включва
- Дроселът в ръчния разпръсквател не е демонтиран
- Отстранете дросела от ръчния разпръсквател
- Цедките за улавяне на замърсяванията са
замърсени
- Почистете / сменете цедките за
улавяне на замърсяванията
- Здраво стоящо приспособление за
предотвратяване на обратния поток
- Смяна на приспособлението за
предотвратяване на обратния поток
Контролен знак (вижте стр. 40)
Почистване
от приложената брошура.
Обслужване (вижте стр. 38)
Сервизни части (вижте стр. 36)
Диаграма на потока
(вижте стр. 34)
Размери (вижте стр. 34)
Поддръжка (вижте стр. 40)
Съгласно DIN EN 1717 редовно трябва
да се проверява функционирането на
приспособленията за предотвратяване
на обратния поток в съответствие с
националните или регионални изисквания
(DIN 1988 веднъж годишно).
Юстиране
Смесител с една ръкохватка с
ограничител за топлата вода, юстирането
вижте на стр. 39. Във връзка с проточни
нагреватели не се препоръчва
блокировка за топлата вода.
Не използвайте силикон, съдържащ
оцетна киселина!
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Арматурата трябва да се монтира, промие и
провери в съответствие с валидните норми.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 – 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 80°C
Препоръчителна температура на
горещата вода: 65°C
Термична дезинфекция: макс. 70°C / 4 мин
Самозащитен против обратно изтичане
Продуктът е разработен само за питейна вода!
Арматурите на Hansgrohe могат да се използват
във връзка с хидравлично и термично управляеми
проточни нагреватели, ако хидравличното налягане и
минимум 0,15 МПа.
БЪЛГАРСКИ
28
