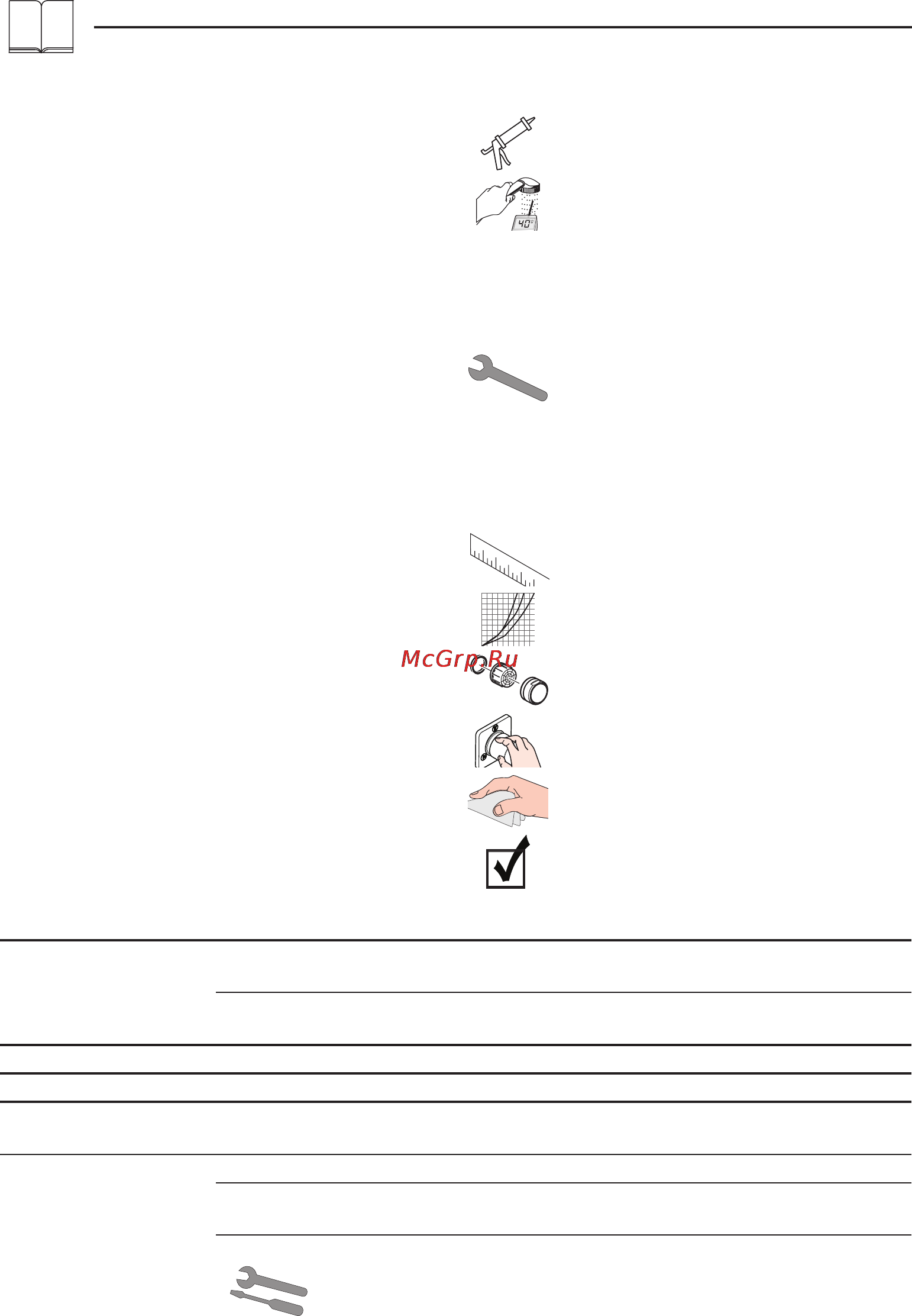

HansGrohe focus e2 31960000 [26/40] Montaža vidi stranu 31
![HansGrohe focus e2 31960000 [26/40] Montaža vidi stranu 31](/views2/1170425/page26/bg1a.png)
Montaža vidi stranu 31
Smetnja Uzrok Pomoć
Nedovoljno vode - Mrežasta zaptivka tuša je prljava - Očistite mrežastu zaptivku između
tuša i crijeva
- Nepovratni ventil se nije vratio u početni
položaj
- Zamenite nepovratni ventil
Ručica se zaglavila - Neispravna kartuša, nataloženi kamenac - Zamenite kartušu
Slavina kaplje - Neispravna kartuša - Zamenite kartušu
Preniska temperatura
tople vode
- Ograničavač vruće vode nije dobro
podešen
- Podesite ograničavač vruće vode
Protočni bojler ne radi
- Prigušnica u ručnom tušu nije odstranjena
- Odstranite prigušnicu iz ručnog tuša
- Mrežice za hvatanje prljavštine su prljave - Očistite / zamenite mrežicu za
hvatanje prljavštine
- Nepovratni ventil se nije vratio u početni položaj
- Zamenite nepovratni ventil
Ispitni znak (vidi stranu 40)
Čišćenje
vidi priloženoj brošuri.
Rukovanje (vidi stranu 38)
Rezervni delovi (vidi stranu 36)
Dijagram protoka
(vidi stranu 34)
Mere (vidi stranu 34)
Održavanje (vidi stranu 40)
Ispravno funkcionisanje nepovratnog
ventila se mora redovno proveravati
prema standardu DIN EN 1717 i u skladu
s važećim nacionalnim ili regionalnim
propisima (DIN 1988 jednom godišnje).
Podešavanje
Za podešavanje jednoručnih mešača sa
ograničivačem tople vode vidi str. 39.
U kombinaciji sa protočnim bojlerima
ne preporučuje se primena sistema za
blokiranje dotoka tople vode.
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Armatura mora biti postavljena, isprana i testirana
prema važećim normama.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 – 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 80°C
Preporučena temperatura vruće vode: 65°C
Termička dezinfekcija: maks. 70°C / 4 min
Zaštita od povratnog toka
Proizvod je koncipiran isključivo za pijaću vodu!
Hansgrohe armature se mogu koristiti u kombinaciji s
hidraulički i termički kontrolisanim protočnim bojlerima
ukoliko pritisak iznosi najmanje 0,15 MPa.
Srpski
26
