18
Subject to changes without notice
Eng

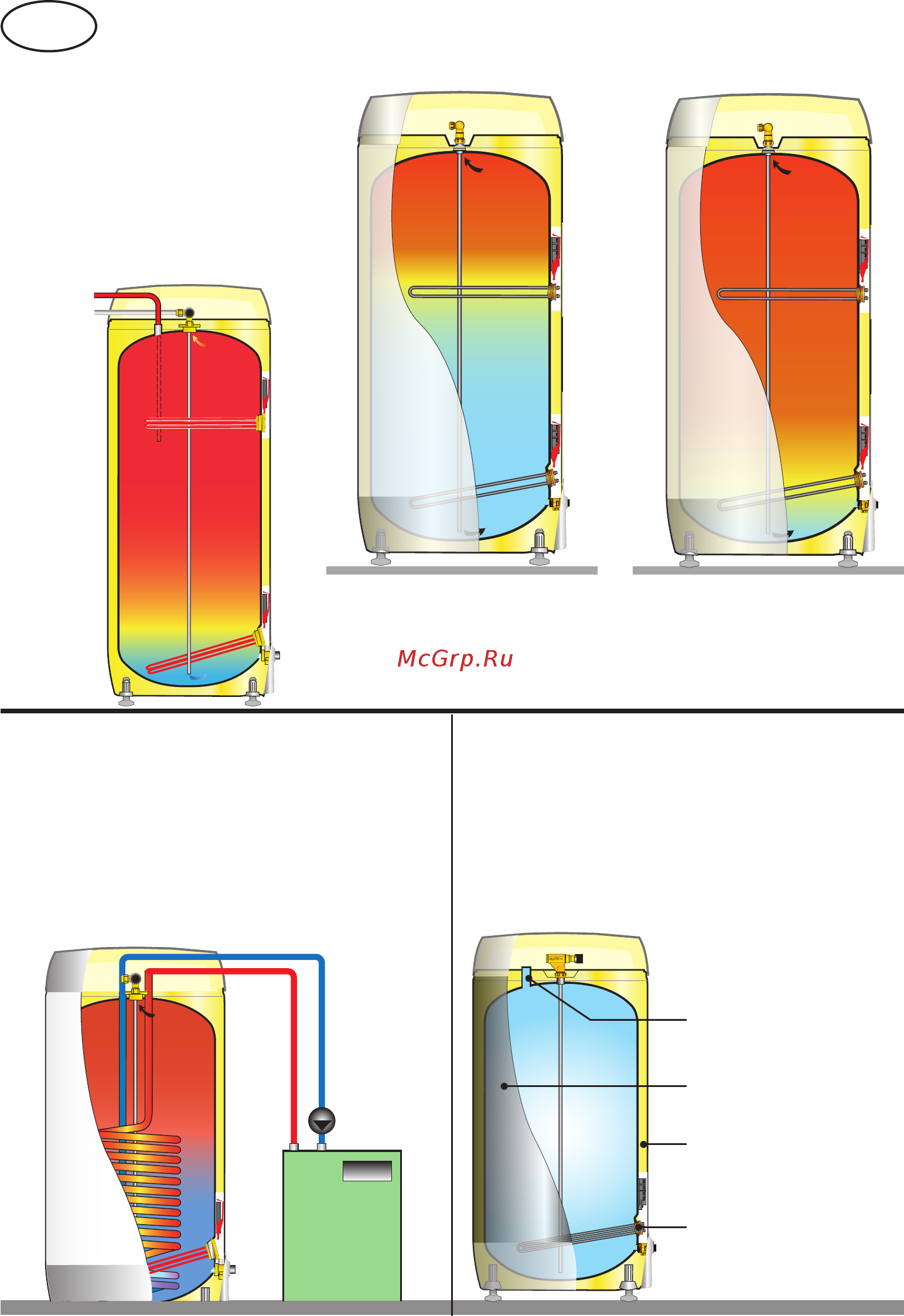

Function - Super SX & Super SC
Switch on “1” quickly heats
the upper part of unit (energy
saving position).
Super SX - two in one
-saves energy, with dual ip-op elements.
Super SX 300 can be delivered with
4,5 (+4,5) kW elements, with a 3/4”
connection on top for hot water
circulation.
Switch on “2” quicky heats
upper part before power is
automatically switched to
lower element, which heats
the rest of the volume.
Hetvann/sirk.
Kv/Vv
Hot water
circulation
Cw/Hw
Super SC - for alternative energy
Super SC has a 5/4” 3 kW element, same as the standard
Super S (see electric connections on page 19).
Connections
Cold & hot water mains on mixing valve, 15 mm.
Stainless steel coil 0,8 m², connection 22 mm or 3/4”r.
Super SC can be connected to a separate energy source
as shown.
SC is prepared for high temperature alternative energy
sources.
Super SA - for agricultural use
The Super SA is made to withstand tough environments
such as farmhouses, stables etc. The outer casing is made
from 304 stainless steel. It is insulated with OSO ECO
Foam, keeping heat loss to a minimum.
Super Agri SA is equipped with a 3/4” connection for sup-
ply of unmixed hot water where needed. The connection
can also be used to t an anode if required (chloridic water
content above 50 mg/l.).
Power supply: 3 kW 400V 3 ph. Can be altered, see p. 20.
High temp.
energy source
Unmixed hot water/
anode connection
Outer casing
304 stainless steel
Element Incoloy 825
ECO Foam insulation
