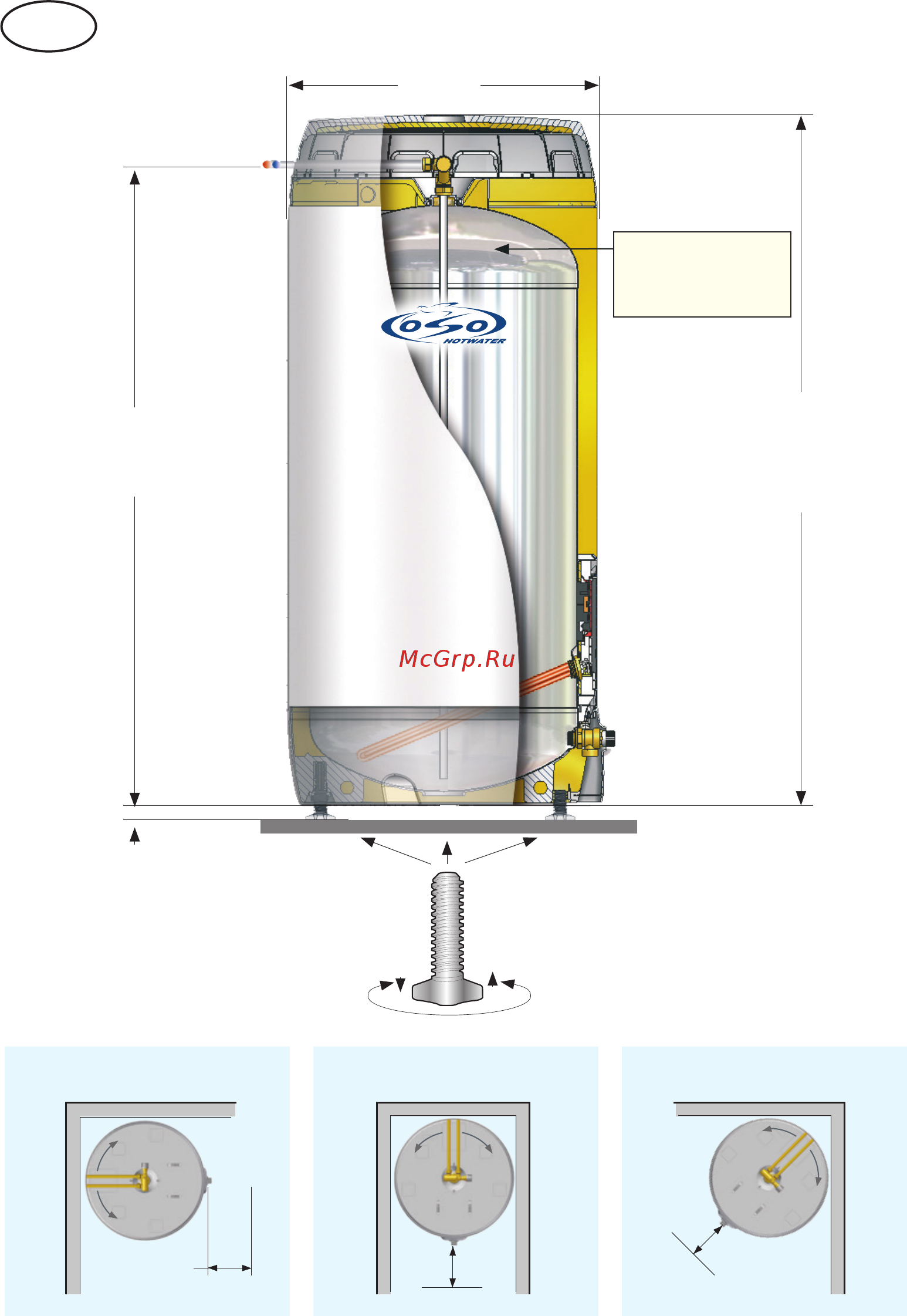

OSO Super S 120 3 кВт [30/44] Plaatsing verticaal opstellen
![OSO Super S 120 3 кВт [30/44] Plaatsing verticaal opstellen](/views2/1172197/page30/bg1e.png)
30
0-40
ø 580
Stelschroeven 3 st.
Hoogte tot kw-&ww-leiding ca.:
120 l. = 790 H
150 l. = 960 H
200 l. = 1220 H
300 l. = 1670 H
Garantie geldt uitslui-
tend voor een chloride-
gehalte van minder dan
250 mg/l.
Tot. hoogte boiler
(excl. stelpoten):
120 l. = 850 H
150 l. = 1005 H
200 l. = 1255 H
300 l. = 1730 H
NL
Plaatsing – verticaal opstellen
Min. 400 Min. 400Min. 400
Linkerhoek RechterhoekNis
Voorkant
Wijzigingen voorbehouden
Plaatsing
Plaatsen op een vloer en loodrecht en
waterpas afstellen met de af fabriek
gemonteerde stelpoten. Bij voorkeur
plaatsen in een ruimte met afvoer.
Zorg dat er min. 40 cm ruimte vóór de boiler
is, zodat deze bij servicewerkzaamheden
goed bereikbaar is.
